Podłączanie/odłączanie przewodów hydraulicznych - blok zaworów montowanych pośrodku lub przednich zaworów (jeśli jest)

X9811-UN-23AUG88

RXA0116811-UN-05MAY11

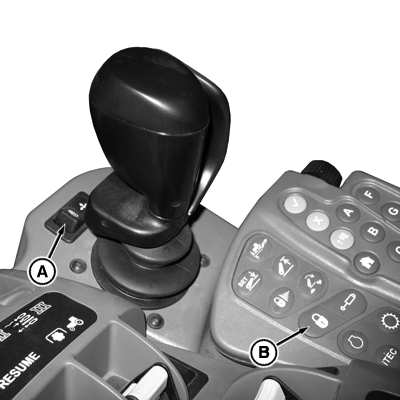

Blokady transportowe SCV

RXA0116815-UN-05MAY11

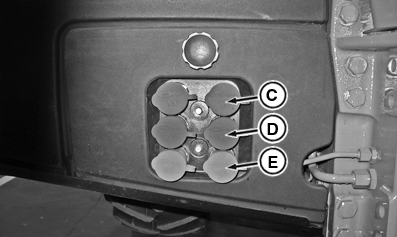

Gniazda montowane pośrodku

RXA0116825-UN-05MAY11

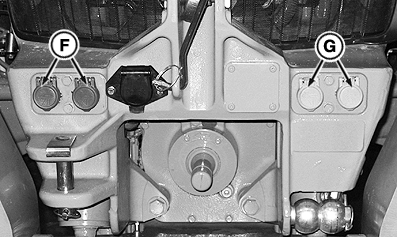

Gniazda przedniego podnośnika

A - Blokada transportowa – pojedyncza dźwignia sterująca

B - Blokada transportowa – zawory SCV

C - Montowany pośrodku zawór SCV XIII

D - Montowany pośrodku zawór SCV XII

E - Montowany pośrodku zawór SCV XI

F - Przedni SCV XII

G - Przedni zawór SCV XIII

UWAGA: Płyn wydostający się pod wysokim ciśnieniem może wniknąć w skórę, powodując poważne obrażenia ciała. Unikać niebezpieczeństwa, całkowicie obniżając ciśnienie przed odłączeniem przewodów hydraulicznych lub innych.

Jeśli wydarzy się wypadek, natychmiast zgłosić się do lekarza. Każdy płyn wstrzyknięty pod skórę musi być chirurgicznie usunięty w ciągu kilku godzin, w przeciwnym razie może wystąpić zakażenie.

UWAGA: Zapobiegać możliwości odniesienia obrażeń ciała. Wyłączyć silnik, przesunąć dźwignię SCV w położenie neutralne i zablokować dźwignie sterowania SCV przed podłączeniem narzędzia, aby zapobiec poruszeniu się narzędzia.

UWAGA: Przed podłączeniem lub odłączeniem przewodów hydraulicznych włączyć blokadę transportową (A), aby zapobiec poruszaniu się sprzętu i możliwym obrażeniom ciała.

WAŻNE: Przewody hydrauliczne są narażone na zniszczenie wskutek fizycznego uszkodzenia, załamania, starzenia i działania czynników zewnętrznych. Regularnie sprawdzać przewody.

Brud, kurz lub inny obcy materiał może spowodować uszkodzenie układu hydraulicznego. Dokładnie oczyścić przewody hydrauliczne i zawory SCV przed przyłączeniem narzędzia do ciągnika.

WAŻNE: Czyszczenie parą lub stosowanie myjni ciśnieniowej w obszarze połączeń SCV i elementów elektronicznych może uszkodzić sprzęt. Każde mycie pod ciśnieniem powyżej 6895 kPa (69 bar) (1000 psi) powinno odbywać się w odległości co najmniej 200 mm (8 in.) od połączeń.

WSKAZÓWKA: Patrz "Podłączanie sprzętu i układu sterowania" w rozdziale "Sterowanie głębokością TouchSet™" tej instrukcji obsługi.

WSKAZÓWKA: Gniazda hydrauliczne z przodu ciągnika i/lub zawór montowany pośrodku (jeśli jest) obsługuje się za pomocą elektrohydraulicznej pojedynczej dźwigni sterującej. Sprzęt dostępny opcjonalnie: Ładowacz czołowy lub podnośnik przedni z gniazdami hydraulicznymi.

1. Zablokować dźwignie sterowania SCV.

   • Elektrohydrauliczne sterowanie pojedynczą dźwignią—wcisnąć przełącznik blokady transportowej (A).
   • CommandARM™—wcisnąć przełącznik blokady transportowej (B).



2. Oczyścić pokrywki przeciwpyłowe/korki.

3. WAŻNE: Upewnić się, że przewody hydrauliki zewnętrznej są prawidłowo podłączone do złączy. Jeśli połączenia przewodów elastycznych będą odwrócone, maszyna nie będzie reagowała należycie na elementy sterujące. Montowane pośrodku złącza SCV znajdują się naprzeciwko przedniego podnośnika oraz tylnego bloku SCV.

   Tylny blok SCV lub przedni podnośnik	SCV montowany pośrodku
   Wysuwanie = lewa strona	Wysuwanie = prawa strona
   Cofanie = prawa strona	Wysuwanie = lewa strona

   Zdjąć pokrywki/korki, aby odsłonić gniazda.

4. Wsunąć przewody mocno w gniazda.

   • Jeśli jest ładowacz, sprawdzić procedurę prawidłowego podłączania przewodów w instrukcji obsługi ładowacza.



Numer SCV	Kolor	Przednie funkcje
SCV XI	Zielony	Podnośnik przedni
SCV XII	Niebieski	Połączenie przedniego SCV
SCV XIII	Brązowy	Połączenie przedniego SCV
