Montaż ładowacza czołowego - ramy montażowe ładowacza czołowego (2010-52-EU)

UWAGA: Nie używać ładowaczy czołowych wraz z systemem inteligentnego sterowania osprzętem iTEC™ (Intelligent Total Equipment Control) z uwagi na gwałtowne ruchy urządzeń i potencjalne wypadki.

WAŻNE: W sprzedaży dostępny jest sprawdzony i zatwierdzony przez John Deere ładowacz czołowy.

W trakcie montażu ram ładowacza czołowego John Deere należy korzystać jedynie z przeznaczonego do tego celu sprzętu.

Postępować zgodnie z treścią instrukcją obsługi ładowacza czołowego oraz instrukcją montażu.

Ramy montażowe ładowacza czołowego muszą zostać założone tak, jak na ilustracji. W trakcie wstępnego montażu śruby ramy montażowej muszą być dokręcane metodą dwustopniową, z ostatecznym momentem 620 Nm (457 lb-ft). Uważnie wykonywać polecenia instrukcji montażu ładowacza czołowego. Pamiętać, aby zachowany był moment dokręcania 620 Nm (457 lb-ft). Regularnie sprawdzać moment dokręcania śrub (patrz rozdział "Smarowanie i czynności konserwacyjne" instrukcji obsługi ładowacza czołowego). .

Sprzęt używany w przypadku ram montażowych ładowacza czołowego John Deere
Element	Oznaczenia	Wymiar	Standardowe	Gwint	Długość / rozmiar	Identyfikacja / klasa
A (10 na stronę)	Podkładka	-	JDS130	-	21,4 x 42 x 5 mm	-
B (3 na stronę)	Śruba	30 mm	ISO4014	M20 x 2,5	100 mm	10.9
C (7 na stronę)	Śruba	30 mm	ISO4014	M20 x 2,5	120 mm	10.9

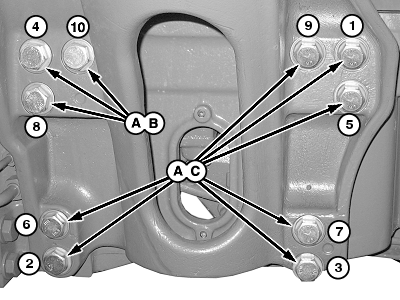

W21561-UN-09MAY11

Elementy mocujące ramy montażowej

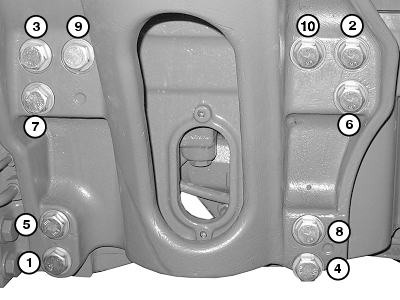

W21572-UN-09MAY11

Kolejność dokręcania ramy montażowej

A - Podkładka (10 na stronę)

B - Śruba (3 na stronę)

C - Śruba (7 na stronę)

WSKAZÓWKA: Prawa strona ciągnika.

Osprzęt montażowy składa się z dziesięciu podkładek (A), trzech śrub 120 mm (B) oraz siedmiu śrub 100 mm (C) na każdą stronę ciągnika. Śruby 120 mm i podkładki montowane są w punktach 4, 8 i 10.

WAŻNE: Luźne ramy montażowe mogą spowodować uszkodzenie. Dokręcić elementy mocujące zgodnie ze specyfikacją.

Sprawdzić moment dokręcenia osprzętu po pierwszych 3 oraz 10 godzinach używania, tak jak wyszczególniono w rozdziale "Smarowanie i czynności konserwacyjne" instrukcji obsługi ładowacza czołowego.

Dokręcić nakrętki kołnierzowe momentem 620 Nm (457 lb-ft.), pamiętając o prawidłowej kolejności. Powtórzyć te same kroki po lewej stronie ciągnika.
