Korzystanie z elementów sterujących głębokością TouchSet™

RXA0099916-UN-08DEC08

RXA0117606-UN-10JUN11

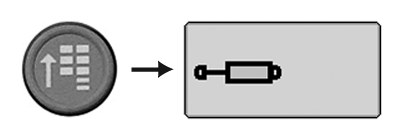

Przycisk Menu CommandARM™ → przycisk programowy zaworów SCV

RXA0107016-UN-02AUG10

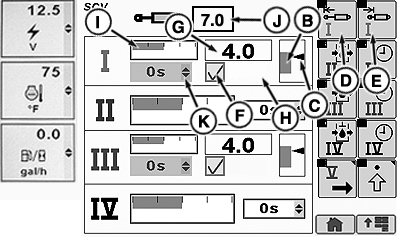

Strona SCV

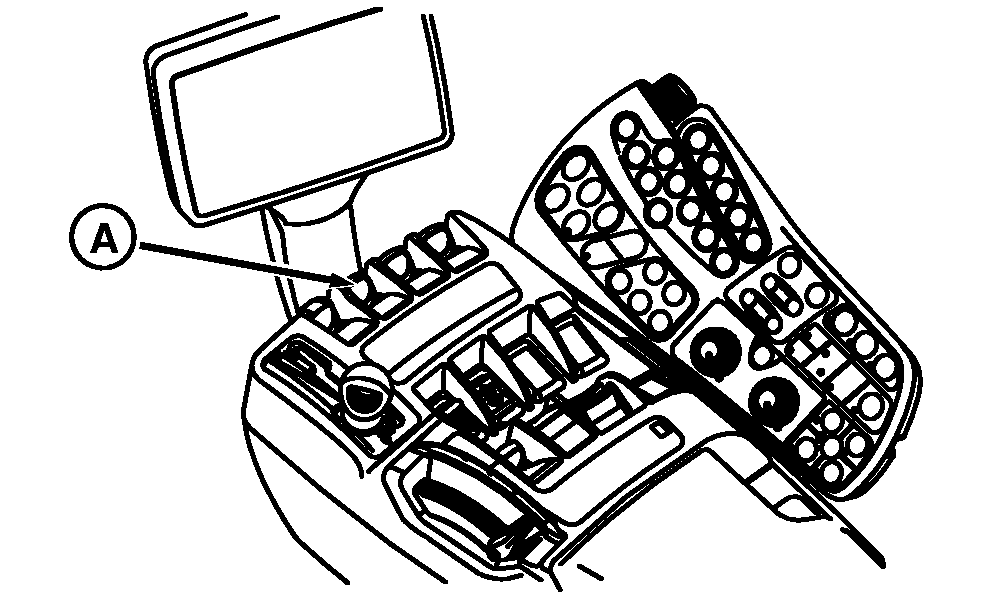

A - Dźwignia SCV I

B - Zakres narzędzia

C - Wskaźnik przyrządu

D - Przycisk programowy ustawiania wysuwania

E - Przycisk programowy ustawiania cofania

F - Pole opcji trybu funkcji

G - Położenie narzędzia

H - Status trybu funkcji

I - Wykres słupkowy przepływu blokowanego

J - Pole przepływu blokowanego

K - Pole z rozwijaną listą czasu blokowania

UWAGA: Unikać spowodowania obrażeń ciała lub śmierci. Nie podejmować prób zainstalowania czujników regulacji głębokości na sprzęcie niedostosowanym do tego systemu. Patrz instrukcja obsługi narzędzia.

Przemieszczanie zespołu sterującego narzędzia, czujnika, złączy lub cięgieł podczas pracy silnika może spowodować niespodziewane ruchy. Przy uruchamianiu silnika należy odsunąć się od narzędzia.

Zawór hydrauliki zewnętrznej ciągnika (SCV I) jest używany do elektronicznej regulacji podnoszenia, opuszczania oraz ustawiania głębokości sprzętu bez opuszczania kabiny.

1. Podłączyć narzędzie do ciągnika.

2. Wybrać przycisk Menu.

3. Wybrać przycisk programowy zaworów SCV.

   WSKAZÓWKA: Gdy używany jest TouchSet™, zawór SCV musi być w trybie funkcji. Patrz rozdział Zawory hydrauliki zewnętrznej.

   Ustawienie wysokości to górna krawędź szarego obszaru - zakresu narzędzia (B). Dolna granica (ustawienie głębokości) to dolna krawędź szarego obszaru - zakresu narzędzia. Rzeczywiste położenie narzędzia jest wskazywane przez wskaźnik (C).

   Przesunięcie dźwigni (A) SCV 1 do blokowanego położenia wysuwania lub cofania przy TouchSet w trybie AUTO (H) spowoduje wysłanie polecenia ustawienia narzędzia w odpowiednim położeniu zadanym.

   Szybkie przestawienie dźwigni zaworu SCV I do obszaru wysuwania lub cofania i powrót do położenia środkowego przy TouchSet™ w trybie AUTO spowoduje przesunięcie położenia narzędzia w górę, lub w dół o określoną wartość. Powtarzające się pociągnięcia dźwigni zostaną zsumowane.

4. Przy pomocy dźwigni SCV I opuścić narzędzie na żądaną głębokość, jednocześnie obserwując narzędzie i położenie narzędzia (G) na CommandCenter™.

5. Gdy narzędzie znajdzie się na żądanej głębokości, obrócić pokrętło, ustawiając je na przycisk wysuwania (D) i wcisnąć przycisk zatwierdzania.

6. Przy pomocy dźwigni SCV I podnieść narzędzie na żądaną wysokość, jednocześnie obserwując narzędzie i zakres narzędzia na CommandCenter.

7. Gdy narzędzie znajdzie się na żądanej wysokości, obrócić pokrętło, ustawiając je na przycisk cofania (E) i wcisnąć przycisk zatwierdzania.

8. Obrócić pokrętło do wykresu słupkowego (I). Wcisnąć przycisk zatwierdzania, aby podświetlić. Obrócić pokrętło obsługiwane kciukiem, aby ustawić przepływ. Wcisnąć przycisk zatwierdzania ponownie.

   WSKAZÓWKA: Wykres (I) przedstawia przepływ blokowany, a wartość przepływu blokowanego zostanie wyświetlona w polu (J). W polu z rozwijaną listą czasu blokowania (K) nie można zmieniać wartość, gdy pole opcji trybu funkcji (F) jest zaznaczone. Patrz “Tryb standardowy” w rozdziale “Układ hydrauliczny i zawory hydrauliki zewnętrznej”.
