Wymiana wałka WOM (jeśli jest)

RW21879A-UN-02AUG99

RW21883A-UN-02AUG99

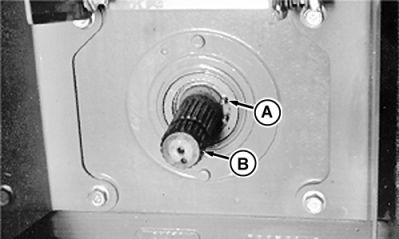

A - Pierścień sprężynujący

B - Wał

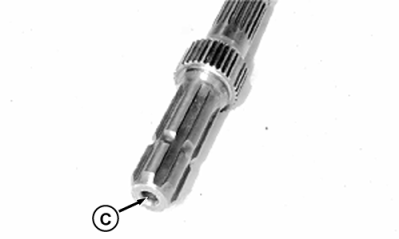

C - Tuleja cylindrowa

UWAGA: Należy zapobiegać obrażeniom ciała. Wałek WOM może być rozgrzany od pracy. Przed wymianą wałka poczekać, aż ostygnie.

WAŻNE: Narzędzia można podłączyć do wałka 35 mm (1-3/8 in.) o prędkości 540 obr./min tylko wtedy, gdy pobór mocy nigdy nie przekracza 60 kW (80 KM). Używanie WOM przy niższych prędkościach pod dużym obciążeniem może uszkodzić WOM. Wałek 1000 obr./min 35 mm (1-3/8 in.) powinien być stosowanych do obciążeń poniżej 115 kW (154 KM). Jeżeli spodziewane jest większe obciążenie, należy użyć 45 mm wałka WOM o prędkości 1000 obr./min (1-3/4 in.).

1. Obrócić końce pierścienia sprężynującego, aby wyrównać go z płaską powierzchnią wałka WOM.

2. Wyjąć pierścień sprężynujący (A) i wyciągnąć wałek (B).

3. Starannie wyczyść wałek. Pokryć wielowypust beziłowym smarem John Deere™ HD.

4. WAŻNE: Zapobiegać uszkodzeniu WOM. Oczyść dokładnie otwór (C) przy instalowaniu wałka WOM przeznaczonego dla 1000 obr./min

   Zainstalować wałek w obudowie WOM.

   Wałek o prędkości 540 obr./min — podczas instalacji obracać wałek w obie strony, aby upewnić się, że jest on prawidłowo osadzony w obudowie; kontynuować wsuwanie wałka podczas instalowania pierścienia sprężynującego.

   Wałek o prędkości 1000 obr./min—Podczas instalacji obracać wałek w obie strony, aż do jego wprowadzenia.

   WSKAZÓWKA: Wałek jest prawidłowo sprzęgnięty, gdy trudno go obrócić.

5. Założyć pierścień sprężynujący w rowku w celu zamocowania wałka WOM. Wyrównać końce pierścienia sprężynującego z płaską powierzchnią wałka.

WAŻNE: Należy pamiętać, aby po zmianie wałka WOM wybrać tryb 540 lub 1000 obr./min Jeżeli prędkość jest niedostosowana do rozmiaru wałka, WOM się zatrzyma. Patrz OBSŁUGA PRZEŁĄCZALNEGO TYLNEGO WOM o 2 PRĘDKOŚCIACH (ZALEŻNIE OD WYPOSAŻENIA) w tym rozdziale.

Wałek WOM	Prędkość WOM
35 mm (1-3/8 in.) z 6 wypustami	540 obr./min / 540E obr./min
35 mm (1-3/8 in.) z 21 wypustami	1000 obr./min/1000E obr./min
45 mm (1-3/4 in.) z 20 wypustami	1000 obr./min
