Sprawdzenie napinacza pasa

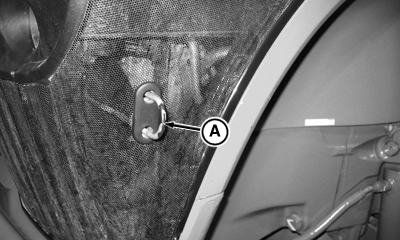

RXA0109394-UN-16AUG10

Zwalniacz maski

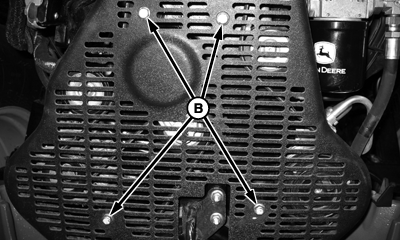

RXA0109517-UN-19AUG10

Pokrywa pasa

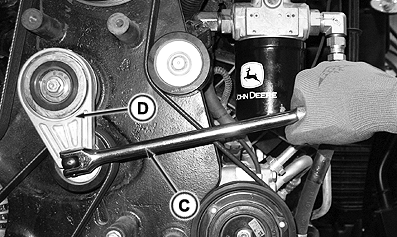

RXA0118657-UN-25JUL11

A - Zwalniacz maski

B - Śruby

C - Łom 1/2 in.

D - Napinacz pasa

WSKAZÓWKA: Pas napędu wentylatora jest wyposażony w automatyczny napinacz, który nie wymaga regulacji.

1. Pociągnąć zwalniacz maski (A) i podnieść maskę.

2. Wykręcić śruby (B) i zdjąć pokrywę pasa.

3. Zwolnić napięcie pasa używając grzechotki lub łomu 1/2 in. (C) na napinaczu pasa (D).

4. Zdjąć pas z koła pasowego alternatora.

5. Zwolnić napięcie na napinaczu pasa (C) i wyjąć łom.

6.

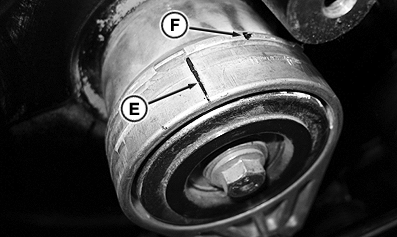

   RXA0118658-UN-19JUL11

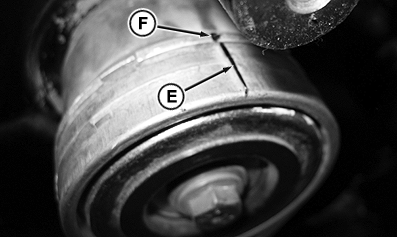

   RXA0118659-UN-19JUL11

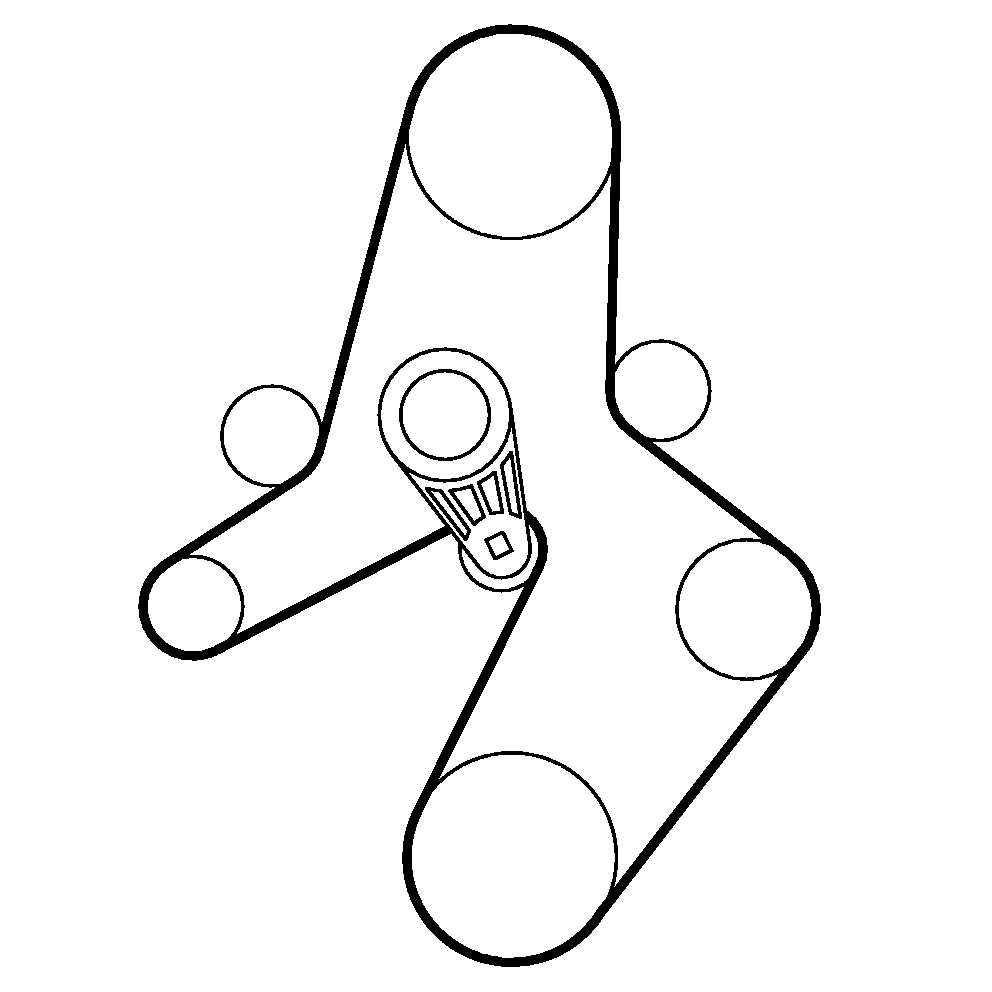

   RXA0111135-UN-07OCT10

   E - Znak na napinaczu

   F - Znak na wsporniku mocującym

   Odmierzyć 21 mm (13/16 in.) od (E) i oznaczyć (F) wspornik mocujący.

---




7. Obrócić ramię napinające za pomocą klucza dynamometrycznego, tak aby oznaczenia (E i F) zrównały się. Jeśli pomiar na kluczu dynamometrycznym wykracza poza specyfikację, należy wymienić mechanizm napinacza. Skontaktować się z dealerem John Deere™.

   Pozycja	Wielkość pomiarowa	Specyfikacja
   Ramię napinające	Moment dokręcania	18—23 Nm (159—204 lb-in.)

8. Założyć pas i osłonę boczną.

9. Opuścić maskę.
