Wymiana oleju w obudowie osi MFWD

RXA0109452-UN-17AUG10

Otwór napełniania/kontrolny

RXA0109739-UN-22SEP10

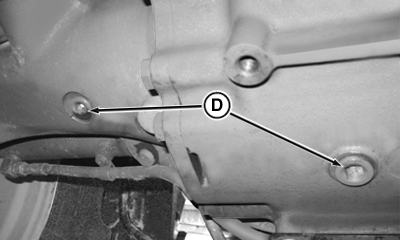

Korki spustowe

A - Otwór napełniania/kontrolny

B - Poprzeczny drążek kierowniczy

C - Zasobnik TLS™ Plus (jeżeli jest)

D - Otwory spustowe

1. Wykręcić korki spustowe (D) z obudowy osi i obudowy mechanizmu różnicowego.

2. Po spuszczeniu oleju wkręcić korki (D). Dokręcić zgodnie ze specyfikacją.

3. Dodać olej John Deere™ Hy-Gard™ zgodnie ze specyfikacją w podrozdziale Obudowa osi napędu MFWD w rozdziale Paliwo, środki smarne, płyn chłodzący, przez korek wlewowy (A) do poziomu dolnej części otworu (A).

   Pozycja	Wielkość pomiarowa	Specyfikacja
   Obudowa osi	Wydajność	14,4 l (15,2 q)

4. Włożyć korek (A).

5. Po kilku minutach pracy, sprawdzić ponownie poziom oleju. W razie potrzeby dolać oleju.

6. Gwinty i korki (A) posmarować środkiem uszczelniającym do rur z TEFLONEM® lub równoważnym.

7. Wkręć korki i dokręcić zgodnie ze specyfikacją.

   Pozycja	Wielkość pomiarowa	Specyfikacja
   Połączenie korek-obudowa mostu	Moment dokręcania	70 Nm (52 lb-ft)
