Services Included In 1500 Hour Service

RXA0120286
RXA0120286-UN-07SEP11

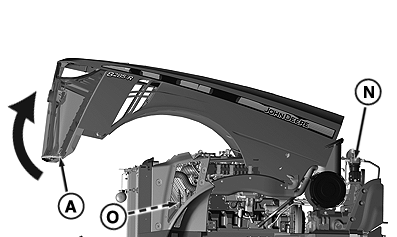

1500 Hour Service—Side View Of Tractor

RXA0119886
RXA0119886-UN-06SEP11

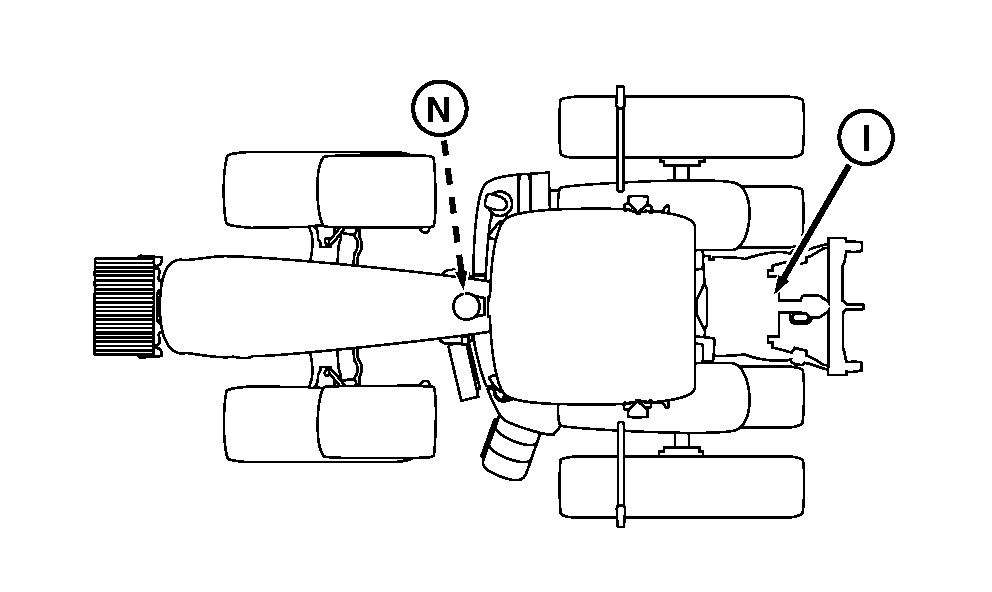

1500 Hour Service—Overhead View Tractor

RXA0120887
RXA0120887-UN-06SEP11

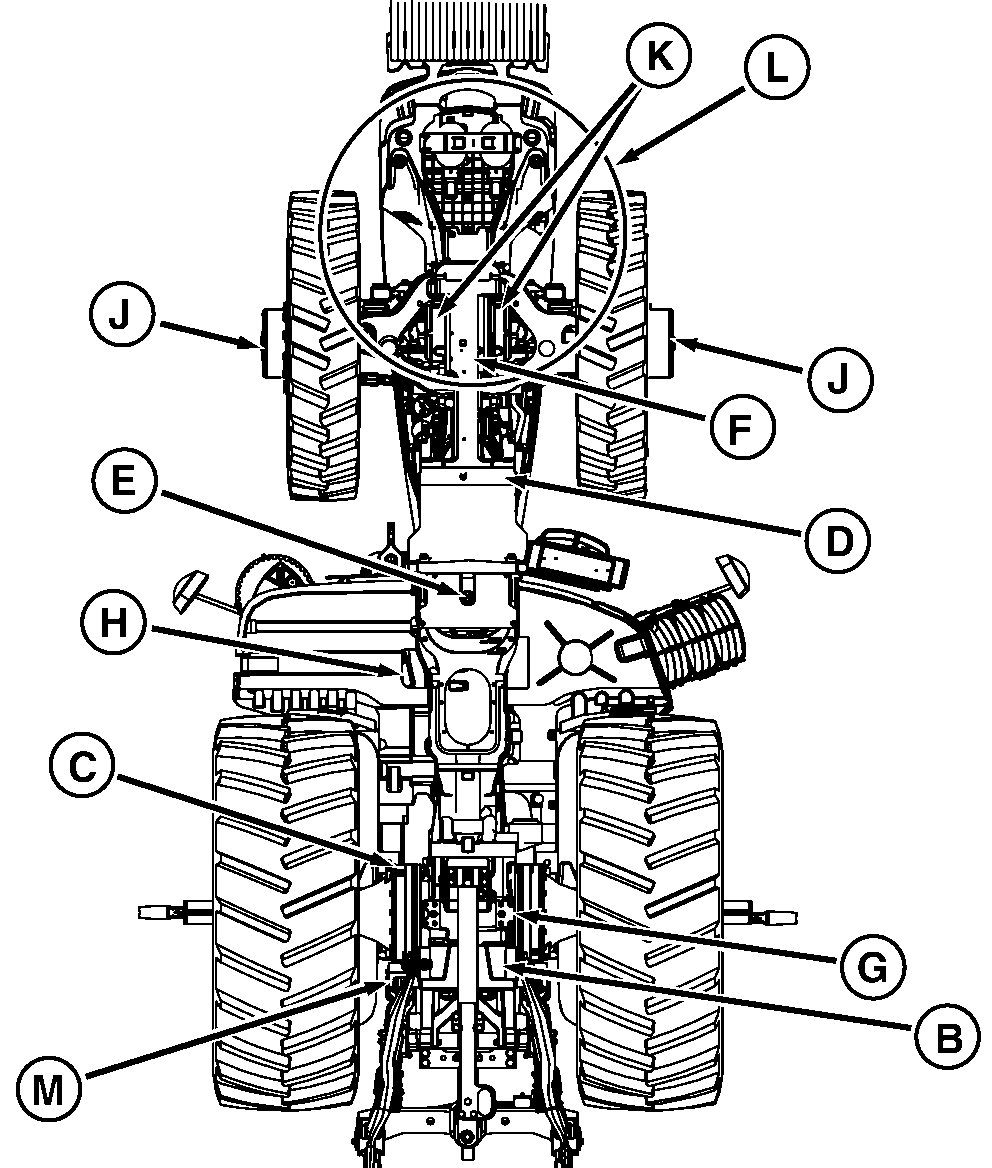

1500 Hour Service—Underside View Of Tractor

Drive tractor to warm oil, then park tractor on level ground perform daily, 50 hour, 250 hour, 500 hour services. Perform 1500 hour service sequentially by draining each tractor component, Replace drain plug before proceeding to next sequential task. Refill reservoirs before operating tractor.

1500 Hour services are listed and identified on tractor silhouette:

  • A — Hood Release
  • B — Draining Differential
  • C — Draining Clean Oil Reservoir
  • D — Draining PowerShift (PST Transmission and Cleaning Filter
  • E — Draining IVT/AutoPowr Transmission And Cleaning Transmission Filter
  • F — Draining Independent Link Suspension
  • G — Cleaning Hydraulic Oil Suction Screen
  • H — Replacing Transmission/Hydraulic Filters 1
  • I — Refill Transmission/Hydraulic Oil 1
  • J — Changing MFWD or Independent Link Suspension Wheel Hub Oil
  • K — Changing MFWD Differential Case Oil
  • L — Lubricating Independent Link Suspension Axle— Tie Rod Internal Ball Joints
  • M— Lubricating Draft Link Support Shaft Bushing
  • N — Inspecting Auxiliary Drive Belt
  • O — Service Variable Fan Drive

1 Replace at 1500 hours or as indicated, whichever comes first.

OURX935,0000578-19-20110910
