Független kerékfelfüggesztés/ 1500-as hajtott mellső híd, mellső ikerkerekek

RXA0056641-UN-31AUG01

RXA0087752-UN-13MAR06

RXA0056643-UN-31AUG01

RXA0087788-UN-13MAR06

A - Csavarok

B - Távtartó

C - Távtartó csavarok

D - Kettős kerékagy

E - Nyílások

F - Csavarok

MEGJEGYZÉS: Ez a művelet csak független kerékfelfüggesztéssel (ILS) vagy 1500-as hajtott mellső híddal felszerelt traktorok esetén érvényes. Mellső ikerkerekek felszerelése 1300-as hajtott mellső hídra nem ajánlott és nem engedélyezett.

Csak ILS traktorok esetében, emelje fel a mellső kerék szerelvényt a mellső felfüggesztés alsó tartókarja alá helyezett emelővel.

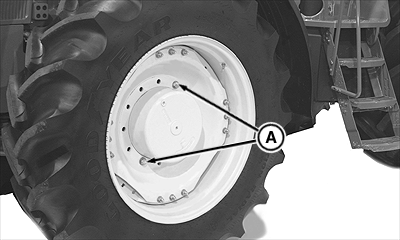

Vegyen ki és őrizzen meg tíz csavart, fent hagyva két, 180°-ban elhelyezkedő csavart.

MEGJEGYZÉS: 1500-as hajtott mellső híddal felszerelt traktorok esetében, szereljen két-két alátétet a négy csavar (C) mindegyikére, illetve két-két alátétet a furatokba szerelt hat csavar (E) mindegyikére.

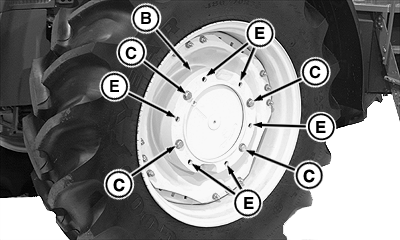

Szerelje fel a távtartót (B) és a csavarokat (C), ahogy az ábrán látható.

VIGYÁZAT: Kerülje a lehetséges baleseteket. Hibás meghúzási sorrend és meghúzási eljárás személyi sérülést, vagy a gép károsodását eredményezheti. A kerékcsavarok nagyon fontosak, rendszeres meghúzást igényelnek.

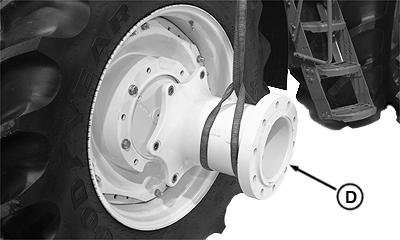

Egy megfelelő emelőberendezés segítségével, szerelje fel a kettős kerékagyat (D).

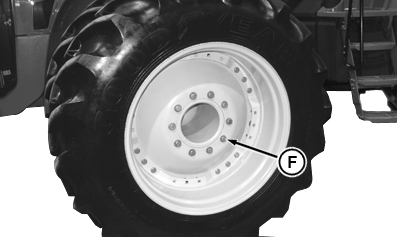

A tíz, az előbbiekben kiszerelt csavar (F) használatával szerelje fel a mellső kettős ikerkerék szerelvényt.

Csillag alakú meghúzási sorrendet alkalmazva húzza meg az összes csavart, az előírt nyomatékra.

Tétel	Mérés	Specifikáció
Mellső kettős kerékagyak	Meghúzási nyomaték	600 Nm (445 lb-ft)

Vezessen a traktorral körülbelül 100 m-t (110 yd) és húzza meg újra a csavarokat.

Húzza meg ismét 3 ÓRA és 10 ÓRA elteltével, valamint az üzemelés első hetében NAPONTA.
