Uso sollevatore anteriore (se presente)

RXA0113227-UN-24JAN11

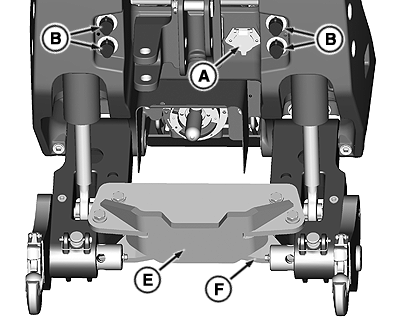

Piastre di bloccaggio superiore ed inferiore installate in fabbrica sui trattori dotati di PTO anteriore

RXA0113228-UN-13SEP11

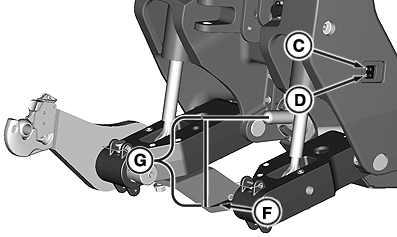

Distanza PTO e interruttori di sollevamento e abbassamento esterni

A - Presa a sette contatti

B - Raccordi distributori idraulici

C - Interruttore di sollevamento esterno

D - Interruttore di abbassamento esterno

E - Piastra di bloccaggio superiore

F - Piastra di bloccaggio inferiore

G - Distanza albero di comando

ATTENZIONE: Evitare possibili infortuni e danni al trattore. NON usare il sollevatore anteriore per sollevare il trattore. Utilizzare l'attrezzatura di sollevamento idonea ed assicurarsi che il carico sia bilanciato, sia lateralmente che longitudinalmente.

La presa a sette contatti (A) sul sollevatore anteriore ha le stesse funzioni della presa a sette contatti posteriore sul trattore. Le prese a sette contatti vengono usate per collegare le luci, gli indicatori di direzione e le apparecchiature elettriche comandate a distanza sulle attrezzature. Usare sempre le luci ausiliarie sugli attrezzi trainati quando le luci posteriori e le altre luci del trattore rimangono nascoste dagli attrezzi stessi.

I raccordi dei distributori idraulici anteriori installati in fabbrica (B) sono collegati per mezzo di due distributori idraulici superiori sul retro del trattore e sono comandati dalle leve dei distributori idraulici sul CommandARM. Fare riferimento a Collegamento dei distributori idraulici del sollevatore anteriore in questa sezione.

Gli interruttori di sollevamento (C) e abbassamento (D) esterni consentono di regolare l'altezza del sollevatore anche quando l'operatore non è in cabina.

Il sollevatore anteriore è dotato di piastra di bloccaggio superiore (E) e piastra di bloccaggio inferiore (F) regolabili a seconda della specifica applicazione. La piastra di bloccaggio superiore è utilizzata in applicazioni che non necessitano della presa di forza anteriore e per le quali si richiede una maggiore rigidità del sollevatore.

La piastra di bloccaggio inferiore viene utilizzata per applicazioni con attrezzature che prevedono o meno l'impiego della presa di forza. Essa fornisce il sostegno torsionale necessario per mantenere sincronizzati i bracci di sollevamento e consente al sollevatore anteriore di ruotare o flottare per seguire il profilo del terreno. La piastra di bloccaggio inferiore è installata in fabbrica con la sezione a V rivolta verso l'alto per assicurare una maggiore altezza libera da terra. Tuttavia, durante l'uso della PTO anteriore è necessario capovolgerla per assicurare un adeguato spazio libero per l'albero di comando della PTO anteriore (G).
