Значения моментов затяжки болтов и винтов с унифицированной дюймовой резьбой

TS1671-UN-01MAY03

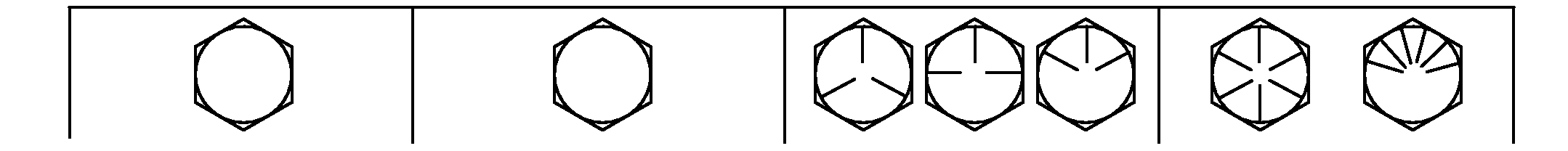

Размеры болтов и винтов	Категория SAE 1				SAE, категория 21				Категория SAE 5, 5.1 или 5.2				Категория SAE 8 или 8.2
	Со смазкой2		Без смазки3		Со смазкой2		Без смазки3		Со смазкой4		Без смазки3		Со смазкой2		Без смазки3
	Нм	фнт-дюйм	Нм	фнт-дюйм	Нм	фнт-дюйм	Нм	фнт-дюйм	Нм	фнт-дюйм	Нм	фнт-дюйм	Нм	фнт-дюйм	Нм	фнт-дюйм
1/4	3.7	33	4.7	42	6	53	7.5	66	9.5	84	12	106	13.5	120	17	150
													Нм	фнт-фт	Нм	фнт-фт
5/16	7.7	68	9.8	86	12	106	15.5	137	19.5	172	25	221	28	20.5	35	26
									Нм	фнт-фт	Нм	фнт-фт
3/8	13.5	120	17.5	155	22	194	27	240	35	26	44	32.5	49	36	63	46
			Нм	фнт-фт	Нм	фнт-фт	Нм	фнт-фт
7/16	22	194	28	20.5	35	26	44	32.5	56	41	70	52	80	59	100	74
	Нм	фнт-фт
1/2	34	25	42	31	53	39	67	49	85	63	110	80	120	88	155	115
9/16	48	35.5	60	45	76	56	95	70	125	92	155	115	175	130	220	165
5/8	67	49	85	63	105	77	135	100	170	125	215	160	240	175	305	225
3/4	120	88	150	110	190	140	240	175	300	220	380	280	425	315	540	400
7/8	190	140	240	175	190	140	240	175	490	360	615	455	690	510	870	640
1	285	210	360	265	285	210	360	265	730	540	920	680	1030	760	1300	960
1-1/8	400	300	510	375	400	300	510	375	910	670	1150	850	1450	1075	1850	1350
1-1/4	570	420	725	535	570	420	725	535	1280	945	1630	1200	2050	1500	2600	1920
1-3/8	750	550	950	700	750	550	950	700	1700	1250	2140	1580	2700	2000	3400	2500
1-1/2	990	730	1250	930	990	730	1250	930	2250	1650	2850	2100	3600	2650	4550	3350
Моменты затяжки здесь приведены только для общего использования на основе прочности болта или винта. НЕ следует использовать данные значения, если для конкретного случая применения рекомендована другая величина момента затяжки или другая процедура. Для ознакомления с пластиковыми вставными или стопорными стальными гайками обжимного типа для крепежных болтов из нержавеющей стали или гайками для П-образных болтов см. инструкции по затяжке для конкретного применения. Срезные болты должны ломаться при превышении определенных нагрузок. Всегда следует заменять сломанные срезные болты идентичными изделиями.									Крепежные детали следует заменять деталями той же или более высокой категории. При использовании крепежных деталей более высокой категории их необходимо затягивать до того же усилия, что и оригинальные детали. Убедиться в чистоте резьбы крепежных деталей и в правильности зацепления резьбы. По возможности, следует наносить смазку на все обычные или оцинкованные крепежные детали, кроме стопорных гаек, колесных болтов или колесных гаек, если для конкретного случая применения не приводятся другие инструкции.
