Значения моментов затяжки болтов и винтов с метрической резьбой

TS1670-UN-01MAY03

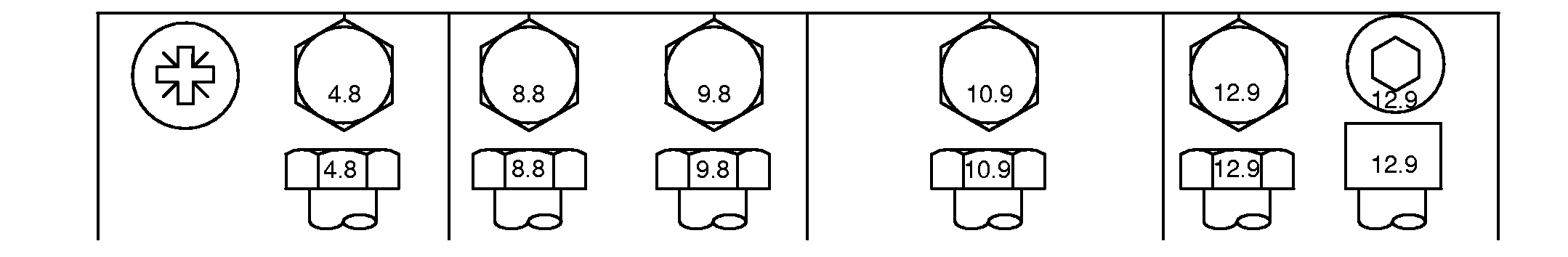

Размеры болтов и винтов	Класс 4.8				Класс 8.8 или 9.8				Класс 10.9				Класс 12.9
	Со смазкой1		Без смазки2		Со смазкой1		Без смазки2		Со смазкой1		Без смазки3		Со смазкой1		Без смазки2
	Нм	фнт-дюйм	Нм	фнт-дюйм	Нм	фнт-дюйм	Нм	фнт-дюйм	Нм	фнт-дюйм	Нм	фнт-дюйм	Нм	фнт-дюйм	Нм	фнт-дюйм
M6	4.7	42	6	53	8.9	79	11.3	100	13	115	16.5	146	15.5	137	19.5	172
									Нм	фнт-фт	Нм	фнт-фт	Нм	фнт-фт	Нм	фнт-фт
M8	11.5	102	14.5	128	22	194	27.5	243	32	23.5	40	29.5	37	27.5	47	35
			Нм	фнт-фт	Нм	фнт-фт	Нм	фнт-фт
M10	23	204	29	21	43	32	55	40	63	46	80	59	75	55	95	70
	Нм	фнт-фт
M12	40	29.5	50	37	75	55	95	70	110	80	140	105	130	95	165	120
M14	63	46	80	59	120	88	150	110	175	130	220	165	205	150	260	190
M16	100	74	125	92	190	140	240	175	275	200	350	255	320	235	400	300
M18	135	100	170	125	265	195	330	245	375	275	475	350	440	325	560	410
M20	190	140	245	180	375	275	475	350	530	390	675	500	625	460	790	580
M22	265	195	330	245	510	375	650	480	725	535	920	680	850	625	1080	800
M24	330	245	425	315	650	480	820	600	920	680	1150	850	1080	800	1350	1000
M27	490	360	625	460	950	700	1200	885	1350	1000	1700	1250	1580	1160	2000	1475
M30	660	490	850	625	1290	950	1630	1200	1850	1350	2300	1700	2140	1580	2700	2000
M33	900	665	1150	850	1750	1300	2200	1625	2500	1850	3150	2325	2900	2150	3700	2730
M36	1150	850	1450	1075	2250	1650	2850	2100	3200	2350	4050	3000	3750	2770	4750	3500
Моменты затяжки здесь приведены только для общего использования на основе прочности болта или винта. НЕ следует использовать данные значения, если для конкретного случая применения рекомендована другая величина момента затяжки или другая процедура. Для ознакомления с крепежными болтами из нержавеющей стали или с гайками для П-образных болтов см. инструкции по затяжке для конкретного применения. Пластиковые вставные или стопорные стальные гайки обжимного типа следует затягивать до значений момента затяжки без смазки, указанных в таблице, если для конкретного случая применения не приводятся другие инструкции.								Срезные болты должны ломаться при превышении определенных нагрузок. Всегда заменять сломанные срезные болты идентичными изделиями. Крепежные детали следует заменять деталями той же или более высокой категории. При использовании крепежных деталей более высокой категории их необходимо затягивать до того же момента, что и оригинальные детали. Убедиться в чистоте резьбы крепежных деталей и в правильности зацепления резьбы. По возможности, следует наносить смазку на все обычные или оцинкованные крепежные детали, кроме стопорных гаек, колесных болтов или колесных гаек, если для конкретного случая применения не приводятся другие инструкции.
