Использование семиконтактного разъема (поставляется для системы освещения типа В)

RXA0068235-UN-17JAN06

RW21249A-UN-29APR99

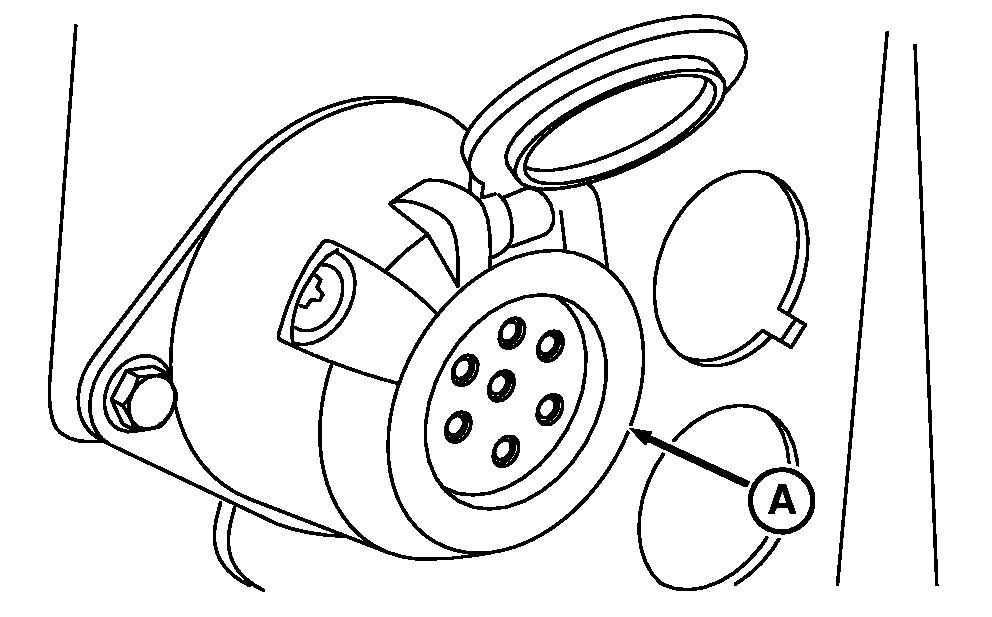

A - Семиконтактный разъем

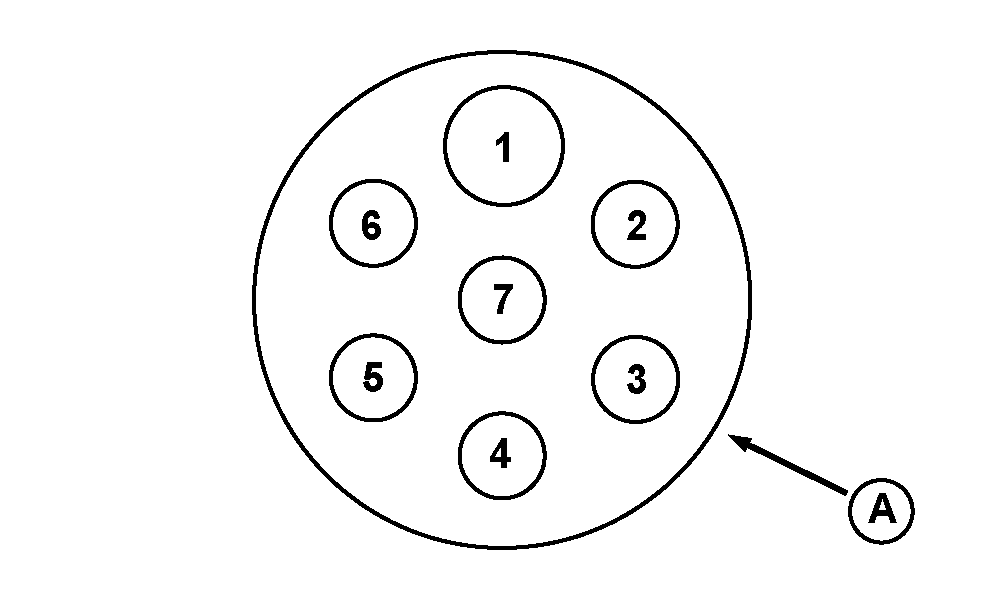

B - Номера контактов

Разъем (А) служит для подключения освещения, сигналов поворота и внешнего электрооборудования на прицепах и рабочем оборудовании. Дополнительное освещение на прицепном оборудовании должно использоваться всегда, когда задние или другие огни трактора скрыты.

ВАЖНО: Семиконтактный разъем для удобства доступа смонтирован на блоке селективных контрольных клапанов.

ПРИМЕЧАНИЕ: Вилку можно приобрести у дилера компании John Deere™.

Номер клеммы (B)	Функция
1	Сигнал левого поворота
2	Вспомогательное устройство
3	Заземление
4	Сигнал правого поворота
5	Правый задний фонарь
6	Фонари стоп-сигнала
7	Левая задняя фара
