Осмотр натяжителей ремня вентилятора и ремня вспомогательного привода

RXA0073092-UN-09JAN04

RXA0074277-UN-29MAR04

RXA0073094-UN-09JAN04

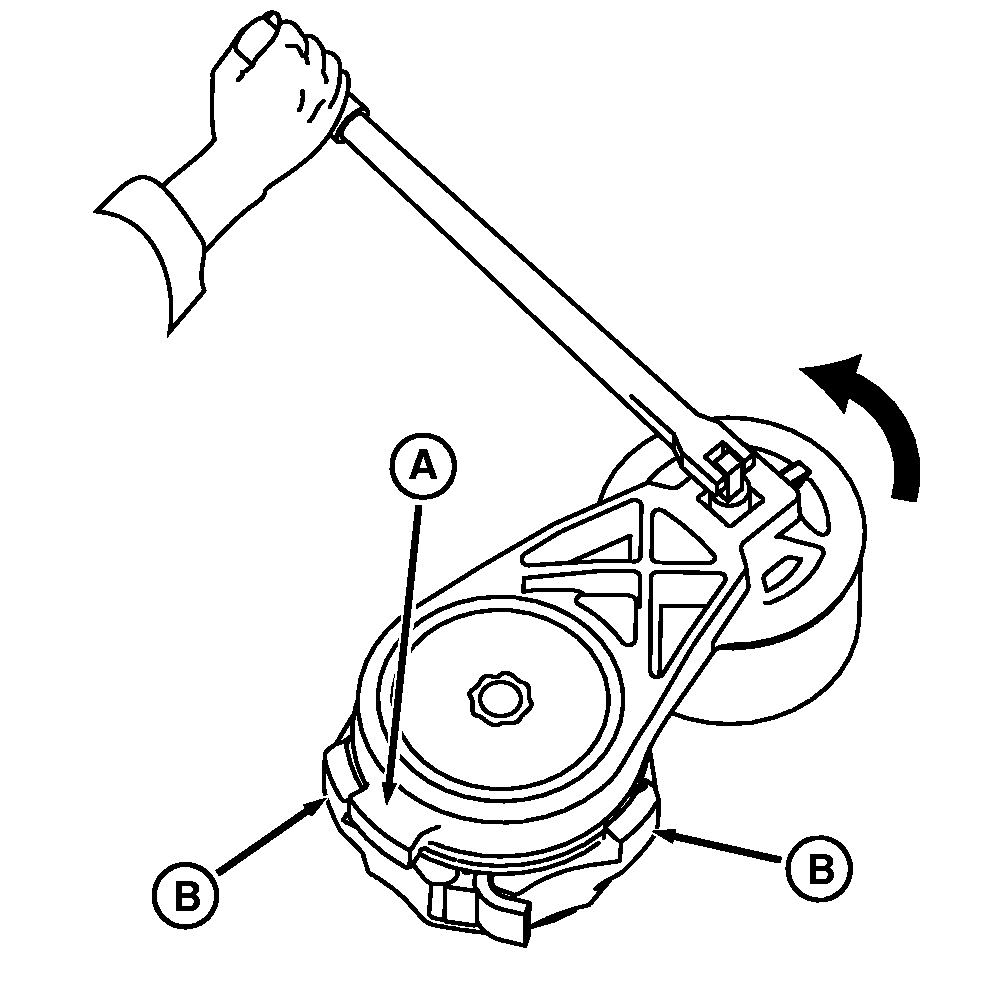

A - Натяжной рычаг

B - Остановка свободного рычага

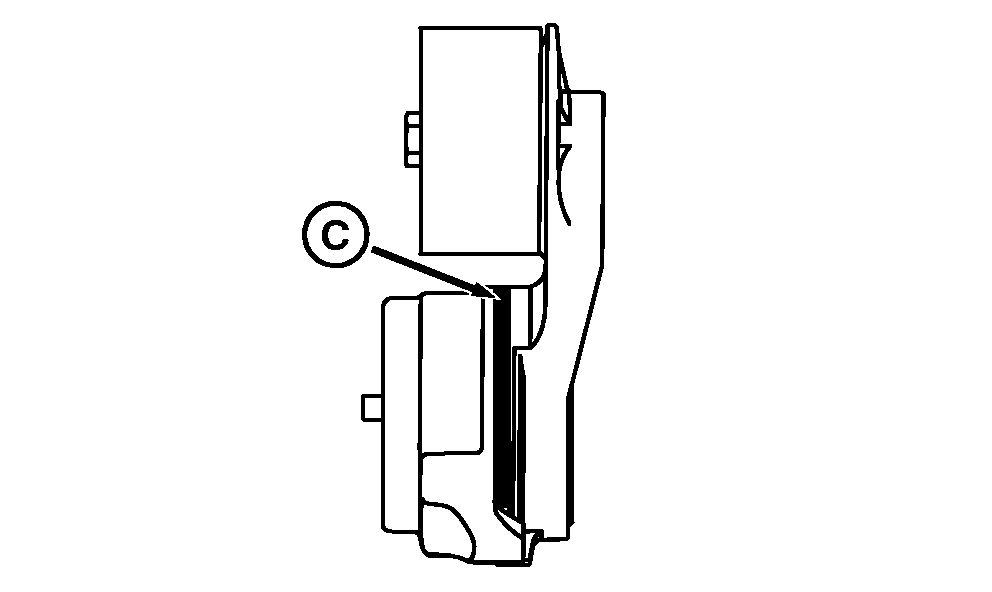

C - Контакт “металл-металл” между рычагом и корпусом пружины

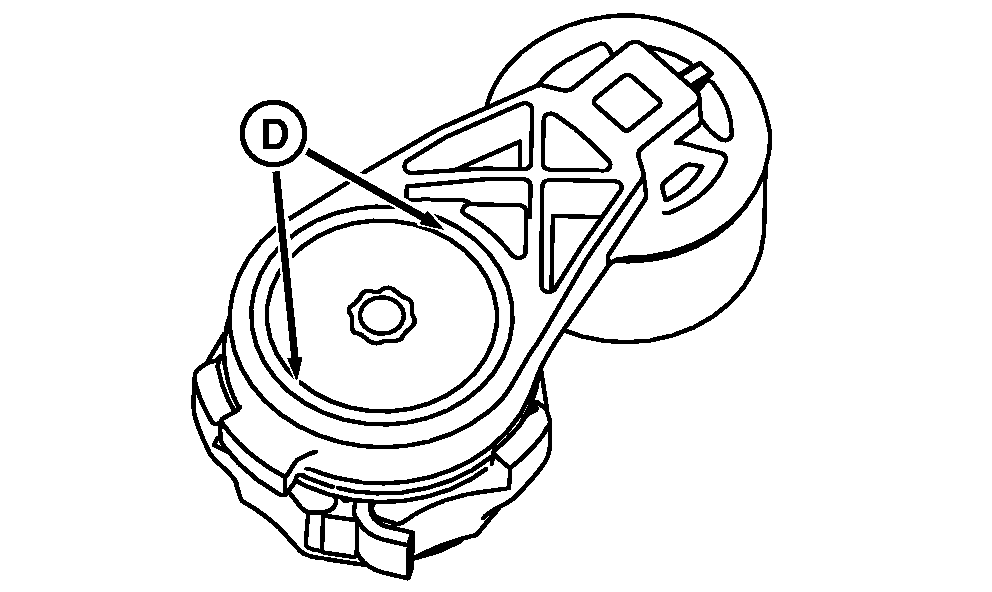

D - Металлический контакт между рычагом и заглушкой

ИНТЕРВАЛ ОБСЛУЖИВАНИЯ — 1500 ЧАСОВ

ВАЖНО: Проверить таким образом все соединения шкивов и узлов натяжения ремня.

ПРИМЕЧАНИЕ: Техобслуживание шкива и пылезащитного экрана можно производить отдельно от пружинного натяжителя. Пружинный натяжитель проходит обслуживание в сборе.

1. При ремне на приводе выполнить следующие проверки:

   1. Проверить, находится ли натяжной рычаг (A) напротив свободных ограничителей рычага (B). Заменить ремень, если это так.

   2. Проверить метку положения ремня на шкиву. Заменить натяжитель ремня, если метка положения заметно шире, чем ремень.

2. При ремне вне привода выполнить следующие проверки:

   1. ПРИМЕЧАНИЕ: Не использовать рычаг между шкивом и картером пружины.

      Ослабить натяжение ремня с помощью 1/2-дюймового монтажного инструмента с длинной рукояткой. Снять ремень со шкива генератора.

   2. Ослабить натяжение с помощью рычага регулировки натяжения (A).

   3. Медленно вращать рычаг регулирования натяжения (A), используя 1/2-дюймовый приводной инструмент. Рычаг должен плавно вращаться между ограничителями (B) рычага; в противном случае заменить натяжитель.

   4. Заменить механизм натяжения, если:

      • Имеет место металлический контакт между вращающимися и неподвижными частями в положении (C и D) на натяжном механизме.
      • Трещины либо повреждения корпуса пружины или ограничителей.



3. Нанести клей для резьбовых соединений и герметик на болт и установить натяжитель ремня в передней крышке двигателя в монтажное отверстие. Затянуть до указанного момента.

   Наименование	Измерение	Спецификация
   Крепежный болт натяжителя для ремня	Момент затяжки	70 Н·м (52 фнт-фт)
