Затяжка крепежных болтов на приводных колесах, средних катках, натяжных колесах и затяжка крепежных болтов грузов

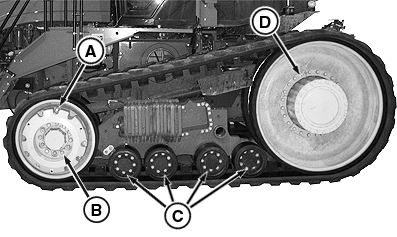

RXA0110841-UN-22SEP10

A - Крепежные болты грузов

B - Крепежные болты натяжителей

C - Крепежные болты средних катков

D - Крепежные болты приводных колес

ИНТЕРВАЛ ОБСЛУЖИВАНИЯ — 500 ЧАСОВ

ВАЖНО: Если трактор отработает с ослабленными крепежными болтами в течение 4—5 часов, то необходимо заменить болты.

Еще раз затянуть колесо и колесные болты после 3 ЧАСОВ, 10 ЧАСОВ работы, а также затягивать ЕЖЕДНЕВНО в течение первой недели эксплуатации.

Регулярно или с интервалом 500 часов проверять и затягивать все крепежные болты грузов (A), натяжных колес (B), средних катков (C) и приводных колес (D). Для ознакомления с информацией по затяжке крепежных болтов см. раздел Проверка и центровка гусеничной ленты.

Наименование	Измерение	Спецификация
Крепежные болты переходной пластины натяжителя М24	Момент затяжки	1050 Н·м (774 фнт-фт)
Крепежные болты грузов M20 (A)	Момент затяжки	610 Н·м (450 фнт-фт)
Крепежные болты (B) натяжного колеса	Момент затяжки	1050 Н·м (774 фнт-фт)
Крепежные болты среднего катка к ступице (C)	Момент затяжки	450 Н·м (332 фнт-фт)
Крепежные болты (D) приводных колес	Момент затяжки	450 Н·м (332 фнт-фт)
