Вспомогательные и защелкивающиеся соединители для подсоединения фитингов STC®

RXA0080095-UN-31MAR05

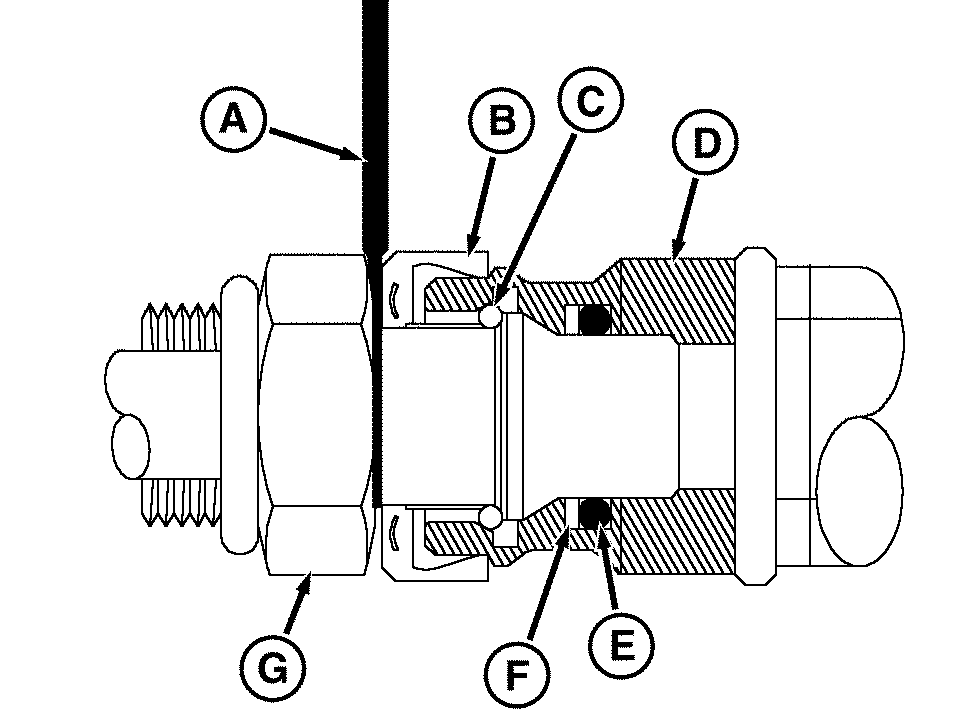

A - Инструмент JDG1885 STC

B - Освобождающее кольцо

C - Фиксирующее кольцо

D - Охватывающий конец (фитинг STC)

E - Уплотнительное кольцо

F - Опорное кольцо

G - Входящий конец (штуцер STC)

ОСТОРОЖНО: Не отсоединяйте фитинг STC, если он находится под давлением. Если перед отсоединением фитинга давление не будет сброшено, возможны травмы и повреждение оборудования.

1. ПРИМЕЧАНИЕ: Фитинги с зажимами используются в линиях, выполненных из стали, и шланговых соединениях и предлагаются с самыми разными размерами. Инструмент JDG1885 STC (A) предназначен для использования в качестве распорки для перемещения освобождающего кольца (B) вовнутрь, что позволяет разблокировать стопорное кольцо (C). Инструмент JDG1885 STC можно приобрести у дилера John Deere.

   ВАЖНО: Не используйте инструмент для разделения фитингов. Использование приспособления как рычага может привести к повреждению фитинга и приспособления.

   Вставьте подходящее приспособление STC между отпускным кольцом и фитингом.

2. Снимите шланг или линию с разъема.

   ПРИМЕЧАНИЕ: При повреждении стопорного кольца (C), опорного кольца (F) или кольцевого уплотнения (E) обращайтесь к местному дилеру компании John Deere для заказа запасного комплекта и замены таких деталей.

Перед подсоединением защелки для подсоединения фитинга:

1. Проверьте сопряженные поверхности на отсутствие вмятин, порезов или плоских участков.

2. Проверьте уплотнительное кольцо и стопорное кольцо на отсутствие износа или повреждения.

3. Проверить охватывающий (D) и входящий конец (G) на предмет загрязнения и очистить при необходимости.

4. Проверить, что отпускная пружина (B) находится на входящем конце.

5. Сдвиньте вместе половины фитинга, так чтобы почувствовать определенный щелчок и упор.

6. Потяните за шланг, чтобы проверить соединение половин фитинга.
