Регулятор заглубления TouchSet™

RXA0109434-UN-16AUG10

RXA0101839-UN-08APR09

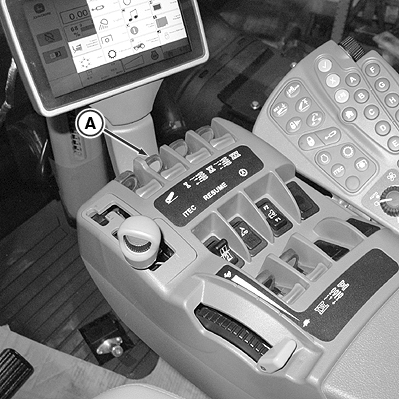

A - Рычаг управления SCV I

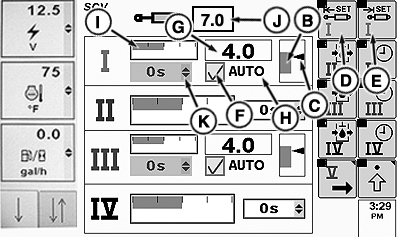

B - Диапазон рабочего оборудования

C - Индикатор рабочего оборудования

D - Программируемая клавиша Настройка выдвижения

E - Сенсорная клавиша настройки втягивания

F - Флажок режима функций

G - Положение рабочего оборудования

H - Статус режима функций

I - Гистограмма Расход при фиксации

J - Поле Расход при фиксации

K - Раскрывающийся список времени фиксации

ОСТОРОЖНО: Не допускать травм или смертельных случаев. Запрещаются попытки использования на оборудовании датчиков заглубления, не предназначенных для данной системы. См. Руководство механика-водителя по рабочему оборудованию.

При работающем двигателе задействование средств управления, смещение датчиков, соединительных звеньев и тяг могут вызвать неожиданные перемещения машины и орудий. При пуске двигателя запрещается находиться в зоне перемещений рабочего оборудования.

Селекторный управляющий клапан трактора (SCV I) используется для электронного управления подъемом, опусканием, настройкой заглубления рабочего оборудования без необходимости выхода из кабины.

1. Подсоединить рабочее оборудование к трактору.

   ПРИМЕЧАНИЕ: При использовании TOUCHSET клапан SCV необходимо настроить для функционального режима. См. раздел Гидравлическая система и селекторные управляющие клапаны.

   Настройка высоты является верхним краем серой области, диапазон перемещения рабочего оборудования (B). Нижнее ограничение (настройка заглубления) является нижней частью диапазона рабочего оборудования. Фактическое положение рабочего оборудования показывается индикатором (C).

   Перемещение рычага SCV 1 (A) в положение выдвижения или втягивания при фиксации при TOUCHSET в режиме AUTO (H) задаст положение рабочего оборудования относительно установленного заданного значения.

   Быстрое перемещение рычага SCV I в зону выдвижения или втягивания и возврат в центральное положение при TOUCHSET в режиме AUTO отрегулирует положение рабочего оборудования вверх или вниз на фиксированное значение. Повторные быстрые перемещения рычага будут суммироваться.

2. Используя рычаг SCV I (A), опустить рабочее оборудование до требуемого заглубления, наблюдая за рабочим оборудованием и настройкой вертикальной гистограммы линии рабочего оборудования CommandCenter™ (B).

3. Когда рабочее оборудование находится на требуемом заглублении, повернуть колесико с накаткой кабинного переключательного модуля до сенсорной клавиши выдвижения (D) и выбрать нажатием кнопки подтверждения кабинного переключательного модуля.

4. Используя рычаг SCV I, поднять рабочее оборудование до требуемой высоты, наблюдая за рабочим оборудованием и настройкой вертикальной гистограммы рабочего оборудования COMMANDCENTER (B).

5. Когда рабочее оборудование находится на требуемой высоте, повернуть колесико с накаткой кабинного переключательного модуля до сенсорной клавиши втягивания (D) и выбрать нажатием кнопки подтверждения кабинного переключательного модуля.

6. Вращать колесико с накаткой командного переключательного модуля для гистограммы (I). Для выделения нажать кнопку Подтверждение кабинного переключательного модуля. Для регулировки расхода повернуть колесико с накаткой.

   ПРИМЕЧАНИЕ: Как и в предыдущем применении клапана SCV, гистограмма (D) будет показывать расход при фиксации, и величина расхода при фиксации будет отображаться в поле (J). Раскрывающийся список (K) фиксации по времени нельзя изменить, когда установлен флажок (F) режима функций. См. Стандартный режим в разделе Гидравлическая система и селекторные управляющие клапаны.
