Навигация по CommandCenter™ — Прочитать в первую очередь

ПРИМЕЧАНИЕ:

RXA0118038-UN-17JUN11

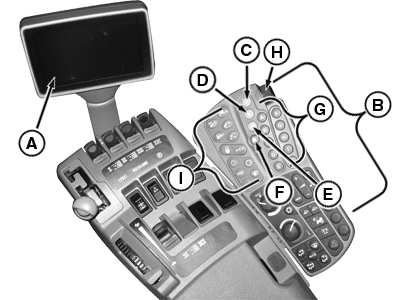

CommandARM™ с органами управления CommandArm и CommandCenter

RXA0110755-UN-16SEP10

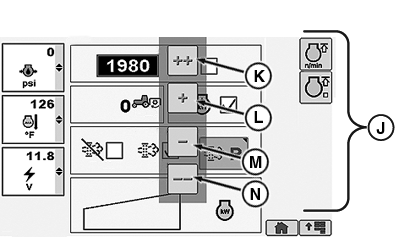

Программируемые клавиши

CommandCenter (A), подсоединенный к CommandArm, обеспечивает механику-водителю просмотр выбранных страниц, требуемых для управления трактором.

Существует три метода перемещения по страницам CommandCenter:

1. Повернуть колесико с накаткой (H) органов управления CommandArm (B) до конкретного поля или программируемой клавиши (I) и нажать кнопку Подтверждение (C), чтобы трактор выполнил соответствующую функцию. Для отмены команды нажать кнопку Отмена (D).
2. ПРИМЕЧАНИЕ: Программируемые клавиши от “A” до “J” (G) коррелируют с программируемыми клавишами (I) на страницах CommandCenter.
   Программируемые клавиши следует использовать для быстрой навигации по системе к требуемой странице, а затем использовать колесико с накаткой для выбора конкретного участка страницы.
3. Для тракторов, оснащенных сенсорным экраном, для выбора используются сенсорные программируемые клавиши, кнопки или пиктограммы. Для регулировки настроек на гистограммном дисплее используются кнопки увеличения/уменьшения значения. Для ввода данных в поля ввода использовать либо клавиатуру, либо выбрать поле ввода и, когда оно выделится, прокрутить колесико с накаткой до требуемого значения.

Существует ряд полей ввода и кнопок, которые позволяют механику-водителю перемещаться по страницам, чтобы управлять функциями трактора.

Ниже перечислены первичные средства навигации CommandCenter:

A — CommandCenter позволяет механику-водителю наблюдать и получать немедленную обратную связь для всех контролируемых функций, связанных с управлением трактором.

B — Органы управления CommandArm представляют собой клавиатуру, состоящую из кнопок, клавиш быстрого вызова и программируемых клавиш, позволяющих механику-водителю управлять функциями трактора.

C — Кнопка Подтверждение используется для выбора выделенного пункта.

D — Кнопка Отмена отменяет или снимает выделение ранее выбранного действия.

E — Кнопка Меню возвращает механика-водителя в меню CommandCenter.

F — Кнопка Главная страница возвращает механика-водителя на главную страницу.

G — Кнопки программируемых клавиш активируют программируемые клавиши.

H — Колесико с накаткой позволяет механику-водителю выполнять специальные функции, такие как изменение информации в полях ввода. Вращение колесика с накаткой вперед увеличивает значения в полях ввода. Вращение колесика с накаткой назад уменьшает значения в полях ввода.

I — Кнопки быстрого вызова позволяют механику-водителю применить прямой альтернативный метод перемещения на конкретные страницы без использования главного меню CommandCenter.

J –– Программируемые клавиши позволяют механику-водителю быстро вызвать конкретную страницу или поместить курсор в требуемое место на странице.

K––N – Кнопки увеличения/уменьшения значения Для тракторов, оснащенных сенсорным экраном, позволяют механику-водителю выполнять регулировки настроек касанием соответствующей кнопки. Кнопки "++" и "- -" позволяют механику-водителю выполнять изменения с большим шагом, чем при использовании кнопок "+" и "-". Там, где требуются точные регулировки, например для задней навески, можно использовать только кнопки "+" и "-".
