Органы управления CommandARM™

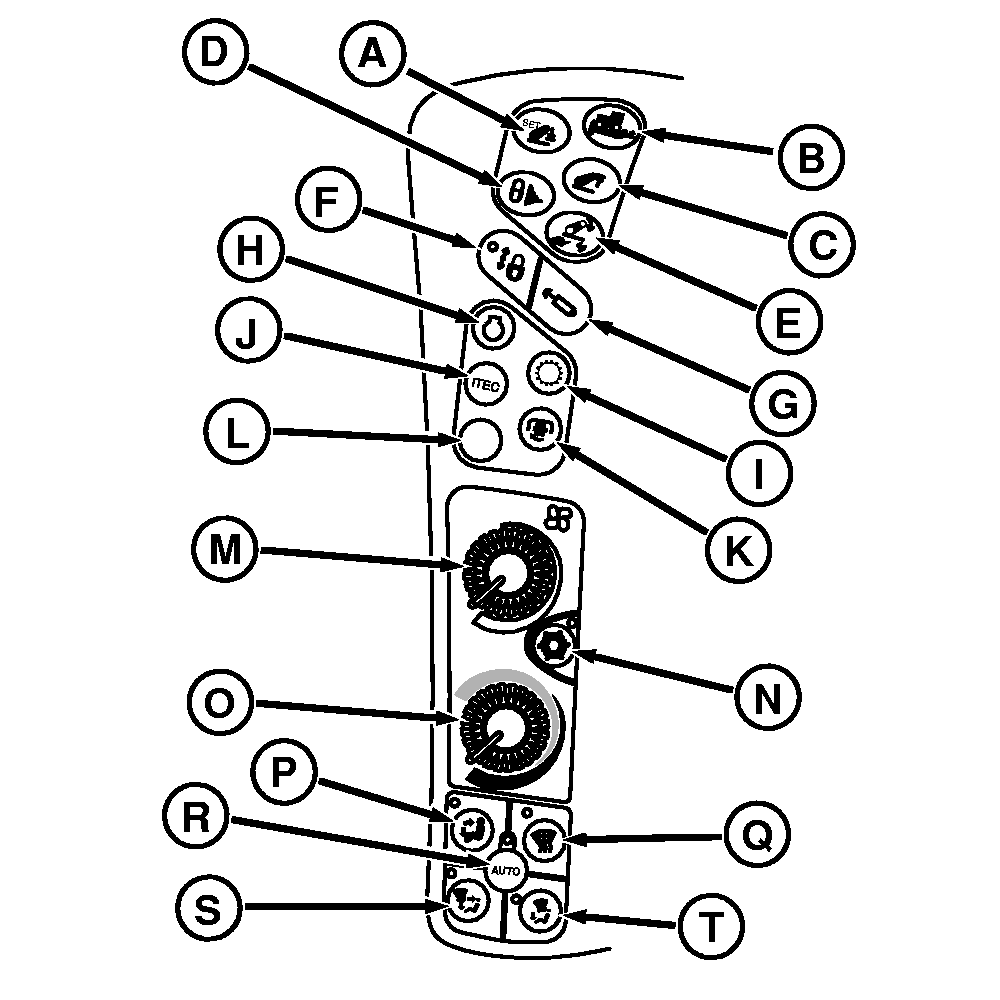

CommandARM™ – левая сторона

RXA0099690-UN-31OCT08

Органы управления CommandARM™ – левая сторона

A - Нижнее ограничение навески

B - Установки нагрузки/заглубления

C - Верхний ограничитель навески

D - Транспортный замок

E - Скорость опускания навески

F - Транспортная блокировка – селективный контрольный клапан

G - Селективный контрольный клапан

H - Настройки двигателя

I - Настройки трансмиссии

J - iTEC™

K - Настройки МОМ

L - Не используется

M - Обороты вентилятора *

N - Кнопка воздушного кондиционера *

O - Рукоятка регулирования температуры *

P - Кабина и пол *

Q - Оттаивание *

R - ClimaTrak™ *

S - Функция отпотевания, подача воздуха через вентиляционные решетки в кабине и в полу *

T - Подача воздуха через вентиляционные отверстия у ветрового стекла и в полу *

Органы управления, отмеченные звездочкой (*), установлены только на тракторах, оснащенных ClimaTrak™.

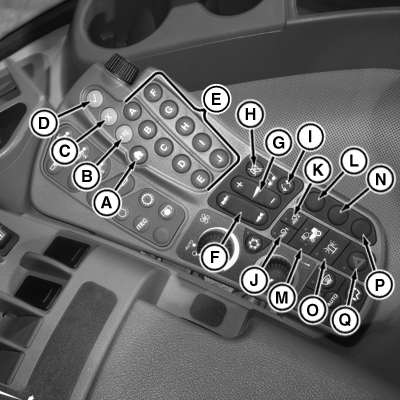

CommandARM™ – правая сторона

RXA0110003-UN-31AUG10

Органы управления CommandARM™ – правая сторона

A - Кнопка домашней страницы

B - Кнопка меню

C - Кнопка отмены

D - Кнопка подтверждения

E - Многофункциональные клавиши

F - Предустановки автомагнитолы/настройка дорожек

G - Громкость автомагнитолы

H - Выключение звука автомагнитолы

I - Радиоисточник

J - Выбор полевого освещения 1

K - Выбор полевого освещения 2

L - Не используется

M - Дорожные фары

N - Не используется

O - Маячок

P - Не используется

Q - Аварийные проблесковые маяки
