Использование шестипозиционных рычагов управления SCV

RXA0109967-UN-30AUG10

CommandARM

RXA0109089-UN-29JUL10

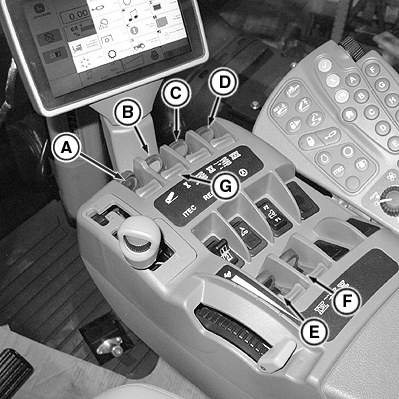

Органы управления в подлокотнике – шестипозиционные рычаги SCV

A - Навеска

B - SCV I

C - SCV II

D - SCV III

E - SCV IV

F - SCV V

G - Крышка

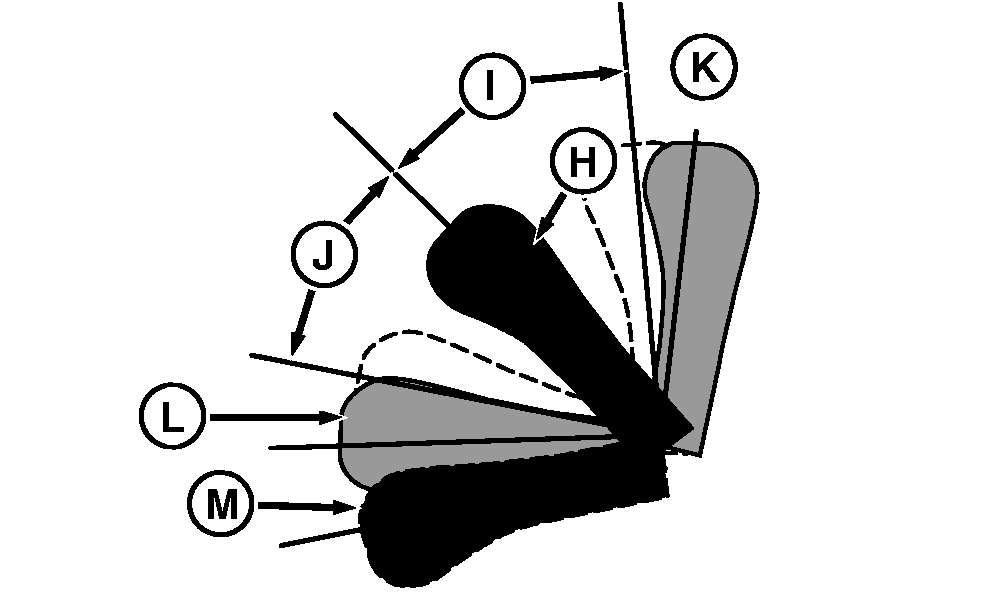

H - Рычаг SCV (на нейтрали)

I - Диапазон выдвижения

J - Диапазон втягивания

K - Положение выдвижения с фиксацией

L - Фиксированное положение втягивания

M - Плавающее положение

ОСТОРОЖНО: Во избежание травматизма проверить правильность подсоединения шлангов. Если шланги установлены неправильно, цилиндр будет выдвигаться в тех случаях, когда он должен втягиваться.

ПРИМЕЧАНИЕ: Плавающее положение можно также использовать для обеспечения возможности инерционного движения гидромоторов при выключении агрегатов. Нейтральное и плавающее положения – единственные, в которых рычаг SCV удерживается без фиксации.

• Нейтраль (H) — При отпускании рычаг возвращается в среднее положение, если только до этого он не был в плавающем положении.
• Выдвижение (назад между нейтральным и фиксированным положением для выдвижения) — Переменный расход к выдвигаемому цилиндру, пропорциональный перемещению рычага и зависящий от настроек расхода; прерывается при возвращении рычага в среднее положение.
• Фиксированное положение выдвижения (К) (назад до положения "щелчка") — Синхронизированный поток к цилиндру выдвижения по настройке времени фиксации и скорости, установленной регулятором расхода. (См. РЕГУЛИРОВКА СИНХРОНИЗИРОВАННОЙ ФИКСАЦИИ и РЕГУЛИРОВКА РАСХОДА SCV в данном разделе). Рычаг возвращается в нейтральное положение после отпускания.
• Втягивание (вперед между нейтралью и фиксированным положением для втягивания) — переменный расход для втягиваемого цилиндра, пропорциональный смещению рычага; прерывается при отпускании.
• Фиксированное положение втягивания (L) (вперед до положения "щелчка") — Синхронизированный поток к цилиндру втягивания по настройке времени фиксации и скорости, установленной регулятором расхода (см. РЕГУЛИРОВКА ВРЕМЕНИ ФИКСАЦИИ и РЕГУЛИРОВКА РАСХОДА SCV). Рычаг возвращается в нейтральное положение после отпускания.
• Плавающее положение (M) (до конца вперед и вниз в фиксированное положение) — Клапан открыт в отстойник, обеспечивая выдвижение и втягивание цилиндра для отслеживания рабочим оборудованием рельефа грунта; для отключения следует потянуть вверх и вывести из фиксированного положения.

ПРИМЕЧАНИЕ: Чтобы сбросить давление гидравлики в рабочем оборудовании, при работающем двигателе перевести ручку управления SCV в плавающее положение.

Когда клапан SCV не используется, сдвинуть вперед крышку (G) рычага SCV.
