Рычаг SCV — Положение выдвижения и выдвижения с фиксацией

Выдвижение

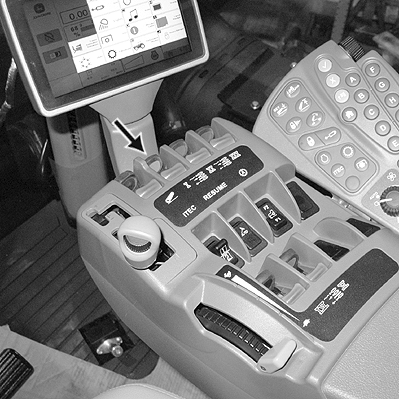

RXA0109969-UN-30AUG10

Слегка потянуть ручку назад от нейтрали. При этом цилиндр медленно выдвигается с переменным расходом. (См. подраздел Регулировка расхода SCV в данном разделе.)

Потянуть рычаг до упора назад для выдвижения дистанционного цилиндра с максимальной скоростью. Работа в режиме фиксации зависит от выбранной фиксации SCV.

ПРИМЕЧАНИЕ: В положении выдвижения настройки времени игнорируются.

Фиксированное положение выдвижения

Потянуть ручку назад до “щелчка” в фиксируемой позиции и отпустить ее. Рычаг вернется в нейтральное положение, но скорость потока останется такой же, какая была установлена на панели TouchSet. (См. подразделы РЕГУЛИРОВКА РАСХОДА SCV и РЕГУЛИРОВКА СИНХРОНИЗИРОВАННОЙ ФИКСАЦИИ в данном разделе.)

Отсчет времени начинается с момента, когда ручка SCV окажется в фиксированной позиции. Время потока SCV следует отрегулировать так, чтобы с его истечением цилиндр был полностью выдвинут.

ПРИМЕЧАНИЕ: Если рычаг не возвращается из фиксированного положения в нейтральное положение менее чем за 0,8 сек, фиксация отменяется.

Фиксация может быть отменена перемещением рычага SCV вперед или назад относительно нейтрали.
