Рычаг селективного контрольного клапана – Втягивание и фиксированное положение втягивания

Положение втягивания

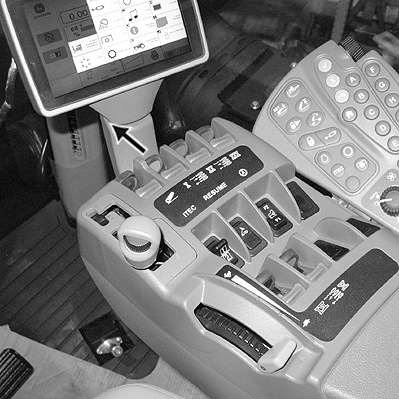

RXA0109970-UN-30AUG10

Слегка подайте ручку, переведя ее вперед от нейтрали. При этом цилиндр медленно втягивается с переменным расходом. (См. подраздел Регулировка расхода селективного контрольного клапана в данном разделе.) Отпущенный рычаг вернется в нейтральное положение, и поток прекратится.

Подайте ручку вперед до первой фиксируемой позиции для втягивания внешнего цилиндра с максимальной скоростью.

ПРИМЕЧАНИЕ: Установленные задержки времени в позиции “втягивание” игнорируются.

Фиксированное положение втягивания

Подайте рычаг вперед до “щелчка” в фиксированном положении и отпустите его. Рычаг вернется в нейтральное положение, но расход останется тем же. (См. подразделы РЕГУЛИРОВКА РАСХОДА СЕЛЕКТИВНОГО КОНТРОЛЬНОГО КЛАПАНА и РЕГУЛИРОВКА СИНХРОНИЗИРОВАННОЙ ФИКСАЦИИ в данном разделе.)

Отсчет времени подачи масла начинается с момента, когда рычаг селективного контрольного клапана окажется в фиксированной позиции. Время потока селективного контрольного клапана следует устанавливать так, чтобы с его истечением цилиндр был полностью втянут.

Выбор втягивания с ограничением хода можно отменить, слегка смещая ручку селективного контрольного клапана вперед или назад от нейтрали после того, как ручка вернулась к ней, либо удерживая ручку в положении “Втягивание” долее 0,8 сек после освобождения ее от фиксации.

ПРИМЕЧАНИЕ: При запуске фиксированные положения не используются до тех пор, пока рычаг не встанет на НЕЙТРАЛЬ.
