Осмотр фильтров грубой и тонкой очистки двигателя

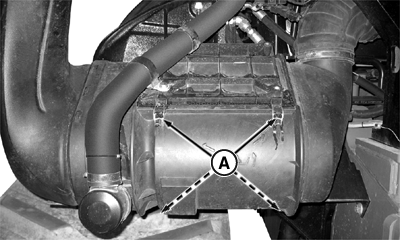

RXA0108962-UN-28JUL10

Расстегивание фиксаторов

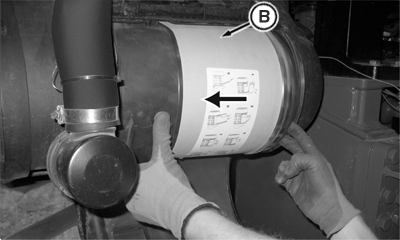

RXA0108965-UN-29JUL10

Сдвиг фильтра влево

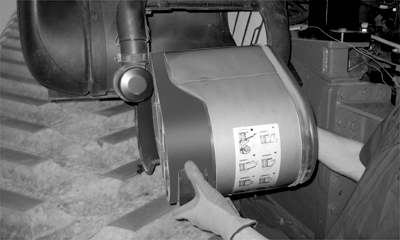

RXA0108967-UN-29JUL10

Вытягивание фильтра вперед

A - Зажимы

B - Фильтр грубой очистки

ИНТЕРВАЛ ОБСЛУЖИВАНИЯ — ЕЖЕГОДНО *

* Интервал может изменяться в зависимости от условий эксплуатации или от состояния сигнальной лампы фильтра.

Заменить воздушный фильтр грубой очистки, если горит индикаторная лампа фильтра.

ПРИМЕЧАНИЕ: Заменять фильтры не реже одного раза в год или если сигнальная лампа воздушного фильтра горит постоянно.

Заменять фильтр тонкой очистки при каждой второй замене фильтра грубой очистки.

ВАЖНО: При включении предупреждения о закупорке воздушного фильтра двигателя (CCU 107.00, 107.15 или 107.16) рабочие характеристики двигателя будут снижены. Немедленно провести обслуживание воздушного фильтра двигателя.

Не использовать сжатый воздух для очистки воздушных фильтров двигателя.

ПРИМЕЧАНИЕ: Убедиться, что уплотнения воздушного фильтра и узла забора воздуха находятся в хорошем состоянии.

Открепить четыре фиксатора (A) для снятия крышки фильтра.

Взяться за рукоятку (B) воздушного фильтра и осторожно сдвинуть влево, чтобы высвободить из входного патрубка корпуса впускного фильтра.

Извлечь фильтр из корпуса фильтра.

Очистить от грязи внутреннюю поверхность корпуса фильтра и крышку.

ВАЖНО:

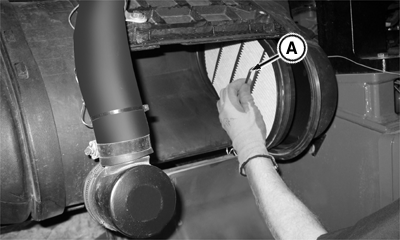

RXA0108969-UN-29JUL10

Рукоятка

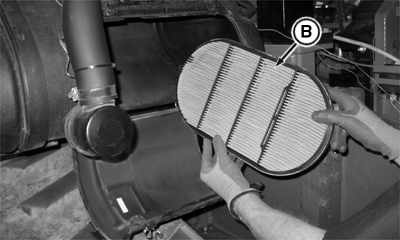

RXA0108971-UN-29JUL10

Фильтр тонкой очистки

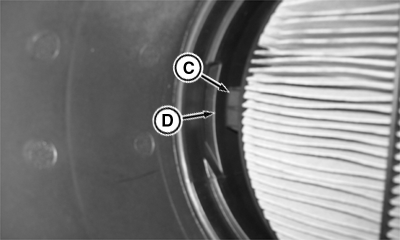

RXA0108973-UN-29JUL10

Вставка лапки фильтра в прорезь

A - Рукоятка

B - Фильтр тонкой очистки

C - Лапка

D - Прорезь

Заменять фильтр тонкой очистки при каждой второй замене фильтра грубой очистки.

Сразу устанавливать новый фильтр тонкой очистки во избежание попадания пыли в систему забора воздуха.

Потянуть рукоятку (A), чтобы снять фильтр тонкой очистки (B).

Установить на место или заменить воздушные фильтры. См. ЗАМЕНА ВОЗДУШНЫХ ФИЛЬТРОВ ДВИГАТЕЛЯ ГРУБОЙ И ТОНКОЙ ОЧИСТКИ в разделе 100, Обслуживание по показаниям или по требованию.

При установке на место фильтра тонкой очистки следует убедиться, что лапка (C) фильтра вставлена в прорезь (D) корпуса фильтра для обеспечения надлежащего уплотнения.

Установить воздушные фильтры в последовательности, обратной снятию.

ВАЖНО: Убедиться, что лапка (C) фильтра тонкой очистки правильно вставлена в прорезь (D) в корпусе, в противном случае возможно повреждение двигателя.
