Замена воздушных фильтров двигателя грубой и тонкой очистки

RXA0115420-UN-10MAY11

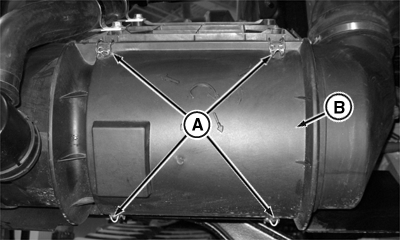

Фиксаторы

RXA0115422-UN-10MAY11

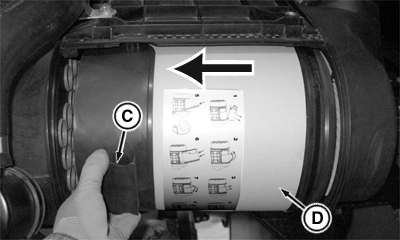

Сдвиг фильтра влево

RXA0115424-UN-10MAY11

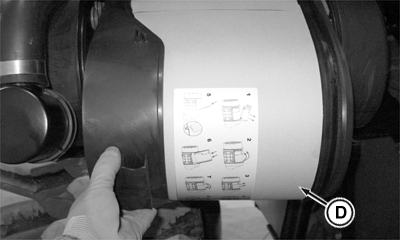

Вытягивание фильтра вперед

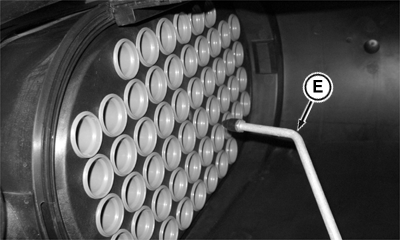

RXA0115430-UN-10MAY11

Очистка корпуса сжатым воздухом

A - Зажимы

B - Крышка воздушного фильтра

C - Рукоятка воздушного фильтра

D - Воздушный фильтр грубой очистки

E - Воздушное сопло

ИНТЕРВАЛ ОБСЛУЖИВАНИЯ — ПО ПОКАЗАНИЯМ ИЛИ ПО ТРЕБОВАНИЮ *

* Интервал может изменяться в зависимости от условий эксплуатации или от состояния сигнальной лампы фильтра.

Заменить воздушный фильтр грубой очистки, если горит индикаторная лампа фильтра.

ПРИМЕЧАНИЕ: Заменять фильтры не реже одного раза в год или если ГОРИТ индикаторная лампа воздушного фильтра.

Заменять фильтр тонкой очистки при каждой второй замене фильтра грубой очистки.

ВАЖНО: При включении предупреждения о закупорке воздушного фильтра двигателя (CCU 107.00, 107.15 или 107.16) рабочие характеристики двигателя будут снижены. Немедленно провести обслуживание воздушного фильтра двигателя.

Не использовать сжатый воздух для очистки воздушных фильтров двигателя.

ПРИМЕЧАНИЕ: Убедиться, что уплотнения воздушного фильтра и узла забора воздуха находятся в хорошем состоянии.

Открыть четыре фиксатора (A) для снятия крышки (B) фильтра.

Взяться за рукоятку (C) фильтра и осторожно сдвинуть влево, чтобы высвободить из входного патрубка приемной емкости.

Извлечь фильтр из корпуса.

Очистить от грязи внутреннюю поверхность корпуса воздушного фильтра и крышку.

Использовать распылитель (E) сжатого воздуха, чтобы аккуратно очистить грязь и мусор с воздухозаборных отверстий.

ВАЖНО:

RXA0115426-UN-10MAY11

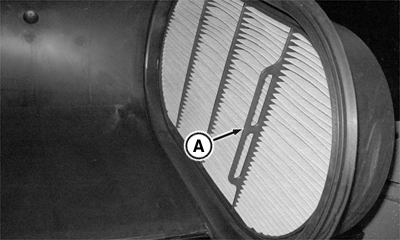

Рукоятка

RXA0115428-UN-07JUN11

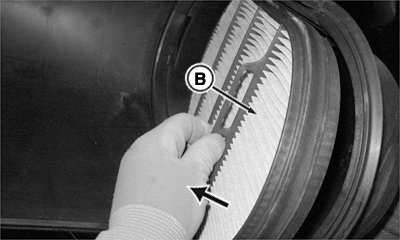

Фильтр тонкой очистки

A - Рукоятка

B - Фильтр тонкой очистки

Заменять фильтр тонкой очистки при каждой второй замене фильтра грубой очистки.

Сразу устанавливать новый фильтр тонкой очистки во избежание попадания пыли в систему забора воздуха.

Вычистить любые отложения пыли из корпуса воздухоочистителя.

Потянуть рукоятку (A), чтобы снять фильтр тонкой очистки.

RXA0115432-UN-10MAY11

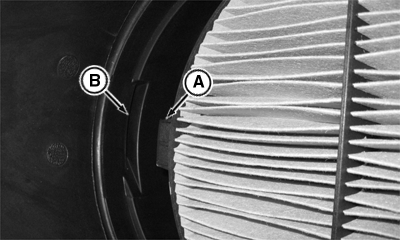

Вставка лапки фильтра в прорезь

RXA0115434-UN-10MAY11

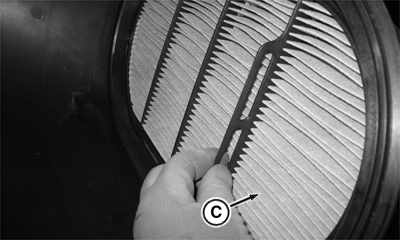

Фильтр тонкой очистки

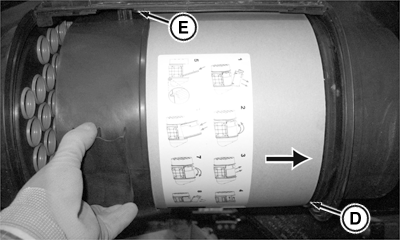

RXA0115436-UN-10MAY11

Фильтр грубой очистки

RXA0115438-UN-10MAY11

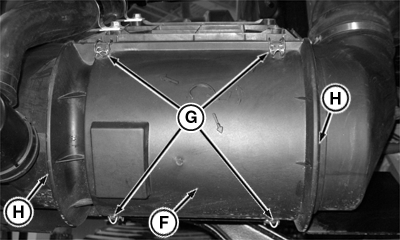

Корпус воздушного фильтра

A - Лапка

B - Прорезь для размещения

C - Фильтр тонкой очистки

D - Фильтр грубой очистки

E - Направляющая для размещения

F - Крышка

G - Фиксаторы

H - Ребра корпуса

ВАЖНО: Следует убедиться, что лапка (A) фильтра тонкой очистки правильно вставлена в прорезь (B) в корпусе.

Используя рукоятку фильтра, сместить фильтр (C) назад и вправо для обеспечения надежного уплотнения.

Установить воздушный фильтр грубой очистки в корпус фильтра, используя направляющую (E) для правильного размещения.

Аккуратно подать фильтр назад и вправо для обеспечения надежного контакта с уплотнением корпуса.

Установить крышку (F) корпуса фильтра и с усилием закрыть фиксаторы (G).

ВАЖНО: Убедиться, что крышка воздушного фильтра сидит на ребрах (H) корпуса с тем, чтобы обеспечить надлежащее уплотнение и не допустить возможного повреждения двигателя.
