Программирование последовательности в ручном режиме до начала работы

1. ПРИМЕЧАНИЕ: Если нет обозначения рабочего оборудования или его необходимо изменить, см. информацию о вводе или редактировании обозначения рабочего оборудования в соответствующем разделе руководства по эксплуатации.

   Выберите iTEC.


   RXA0110773-UN-09SEP10

   iTEC


   RXA0110311-UN-22SEP10

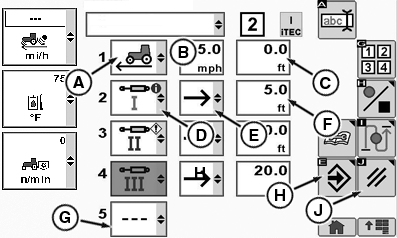

   Страница редактирования


   RXA0109992-UN-20AUG10

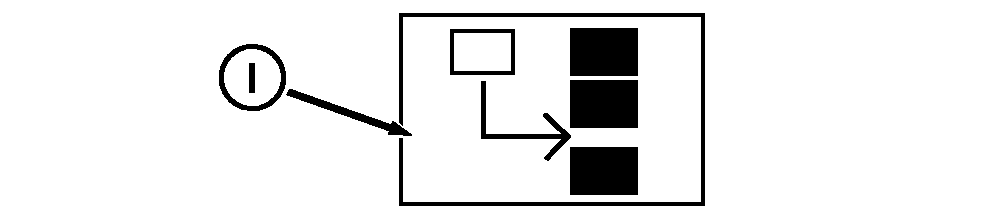

   Вставить функцию

   A - Первая функция

   B - Операция первой функции

   C - Строка ввода расстояния для первой функции

   D - Вторая функция

   E - Операция второй функции

   F - Строка ввода расстояния для второй функции

   G - Удалить функцию

   H - Сенсорная кнопка сохранения/ввода

   I - Вставить функцию

   J - Сенсорная кнопка отмены

---




2. Нажмите сенсорную кнопку ВКЛ./ВЫКЛ. iTEC.

3. Нажмите сенсорную кнопку расширенных настроек.

   ПРИМЕЧАНИЕ: Полный список возможных функций см. в главе Описание и отображение данного раздела руководства по эксплуатации. Для удаления функции нажмите “Удалить функцию” (G). Чтобы добавить новую функцию, нажмите Вставить функцию (I).

4. Выберите раскрывающийся список для первой функции (A).

5. Выберите функцию, например заданной скорости.

6. Выберите раскрывающийся список операций (В).

7. Выберите строку ввода расстояния для редактирования (С).

8. Выберите раскрывающийся список для второй функции редактирования (D) и выберите функцию, например, селективный контрольный клапан I.

9. Выберите раскрывающийся список операций (Е).

10. Выберите строку ввода расстояния для редактирования (F).

11. Продолжайте таким образом сохранять функции, эксплуатационные операции и расстояния, максимальное количество функций – 20.

12. После составления последовательности нажмите сенсорную кнопку сохранения/ввода (Н), чтобы сохранить программу.

    ПРИМЕЧАНИЕ: Чтобы отменить программирование последовательности, нажмите сенсорную кнопку отмены (J).

    После нажатия сенсорной кнопки сохранения/ввода запрограммированная последовательность функций сортируется на экране в порядке увеличения расстояния между началом выполнения каждой функции. Т. е., как указано на примере справа, первая функция с заданным расстоянием 0.0 фт в списке будет первой. Функция задания скорости, которая должна срабатывать при прохождении расстояния 0.0 фт, будет первой в списке.
