Разогрев гидравлической системы – Стандартный и высокий расход

RXA0110406-UN-13SEP10

RXA0106101-UN-29JAN10

RXA0099479-UN-14OCT08

RXA0110031-UN-24SEP10

Не допускайте эксплуатации трактора под нагрузкой без прогрева трансмиссионной/гидравлической системы/системы моста.

Гидравлическое масло рекомендуется разогреть до температуры 50C (122F) для непрерывной работы, например, с пневматическими сеялками. Для проверки температуры гидравлической жидкости используйте окно температуры гидравлической жидкости CommandCenter™ (см. кона левой зоны CommandCenter в разделе CommandCenter).

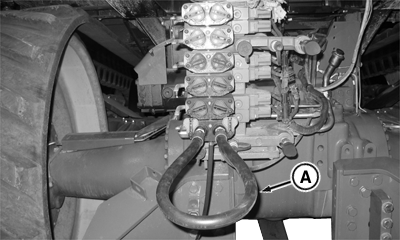

1. Вставьте соединительный шланг в муфту селективного контрольного клапана I (A).

2. Дайте двигателю поработать на частоте 1500 об/мин без нагрузок.

3. На блоке переключателей кабины нажмите кнопку селективного контрольного клапана.

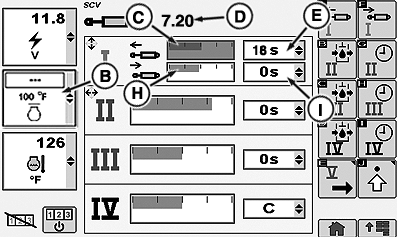

4. В левой части экрана активируйте экран температуры гидросистемы (B).

5. Выберите гистограмму расхода при фиксированном положении выдвижения селективного контрольного клапана I (C).

6. Поверните колесико с накаткой блока переключателей кабины по часовой стрелке для увеличения или против часовой стрелки для уменьшения настройки фиксированного расхода. Установите расход в фиксированном положении селективного контрольного клапана I на 7,2 (D) для температуры выше –10 °C (14 °F). Для температуры –10 °C (14 °F) не устанавливайте расход в фиксированном положении выше 4.0.

7. Выберите стрелки в окне времени выдвижения клапана селективного контрольного клапана I (E).

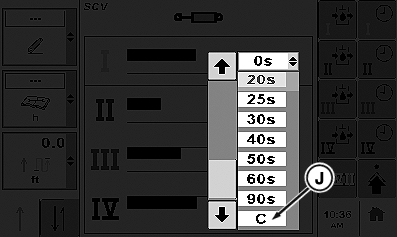

8. В ниспадающем меню прокрутите вниз до C, непрерывно (J), затем нажмите кнопку подтверждения блока переключателей кабины.

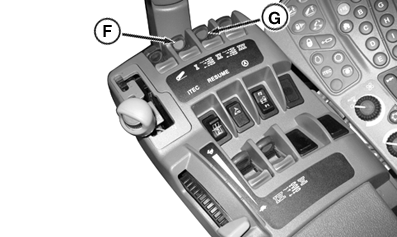

9. Переведите рычаг селективного контрольного клапана I (F) в выдвинутое положение. Для более быстрого нагрева масла переведите рычаг селективного контрольного клапана II (G) в фиксированное положение во время прохода потока через селективный контрольный клапан I.

10. Выберите гистограмму расхода при фиксированном положении втягивания клапана селективного контрольного клапана I (C).

11. Поверните колесико с накаткой блока переключателей кабины по часовой стрелке для увеличения или против часовой стрелки для уменьшения настройки фиксированного расхода. Установите расход в фиксированном положении селективного контрольного клапана I на 7,2 (D) для температуры выше –10 °C (14 °F). Для температуры –10 °C (14 °F) не устанавливайте расход в фиксированном положении выше 4.0.

12. Выберите стрелки в окне времени втягивания клапана селективного контрольного клапана I (E).

13. В ниспадающем меню прокрутите вниз до C, непрерывно (J), затем нажмите кнопку подтверждения блока переключателей кабины.

14. Контролируйте экран температуры гидросистемы в левой части, пока температура не достигнет 38 °C (100 °F).

    ПРИМЕЧАНИЕ: Для поддержания нужной температуры масла в чрезвычайно холодных условиях освободите селективный контрольный клапан II, но после достижения рабочей температуры позвольте маслу течь через селективный контрольный клапан I. Работа под нагрузкой может выполняться, если масло проходит через селективный контрольный клапан I.

15. Верните рычаг селективного контрольного клапана I и селективного контрольного клапана II в нейтральное положение.

16. Отсоедините шланг-перемычку.
