Функции и описание страниц CommandCenter

На странице работы iTEC:

RXA0108933-UN-29JUL10

Кнопка быстрого вызова iTEC

RXA0110305-UN-08DEC10

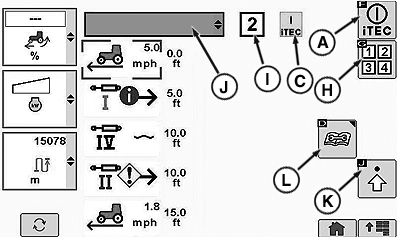

Страница работы iTEC с кнопкой последовательности 1 и 2, установленной на заводе

RXA0108636-UN-28JUL10

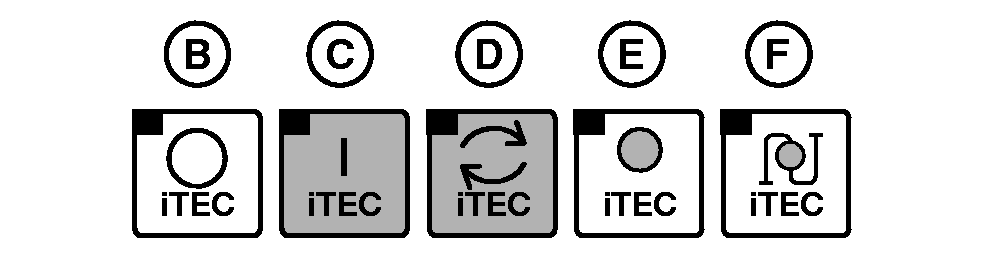

Опции статус применения

RXA0107036-UN-16APR10

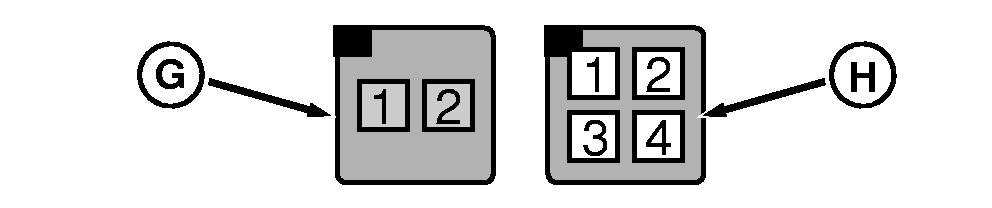

Установленные на заводе программируемые клавиши последовательностей 1 и 2 и установленный в поле опционный комплект с программируемыми клавишами последовательностей с 1 по 4

A - Программируемая клавиша iTEC ВКЛ./ВЫКЛ.

B - Индикатор ВЫКЛ.

C - Индикатор ВКЛ.

D - Индикатор выполнения последовательности

E - Индикатор режима запоминания

F - Индикатор режима запоминания расстояния

G - Программируемая клавиша последовательности (1 и 2)

H - Программируемая клавиша последовательности (3 и 4) ¹

I - Поле индикатора последовательности в процессе исполнения

J - Рабочее оборудование

K - Расширенные настройки

L - Страница статуса диагностики для функций iTEC

На странице редактирования iTEC:

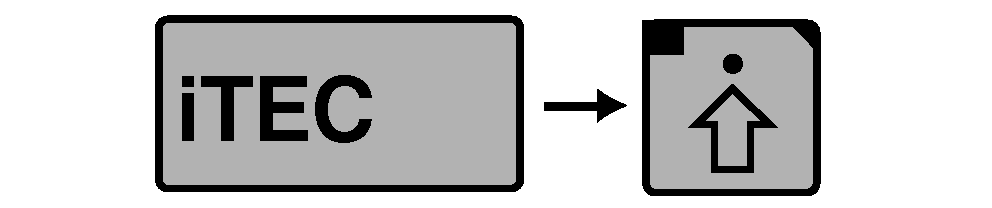

RXA0107044-UN-25MAY10

iTEC→ Расширенные настройки

RXA0110560-UN-22SEP10

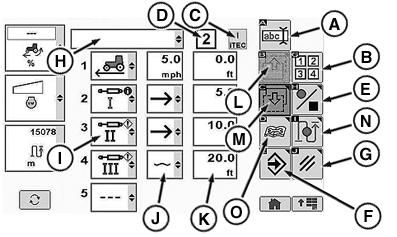

Страница редактирования iTEC с программируемой клавишей последовательности 1 и 2, установленной на заводе

1. Выбрать iTEC.

2. Выбрать программируемую клавишу Расширенных настроек.

• A — Программируемая клавиша редактирования названия рабочего оборудования позволяет редактировать название рабочего оборудования
• B — Программируемая клавиша последовательностей осуществляет переключение между последовательностями 1 и 2²
• C — iTEC ВКЛ.
• D — В поле последовательности отображается активная последовательность 2
• E — Запуск/останов записи последовательности
• F — Программируемая клавиша Ввод/Сохранение
• G — Программируемая клавиша Отмена
• H — Поле идентификации рабочего оборудования
• I — Раскрывающийся список функций
• J — Раскрывающийся список операций
• K — Поле ввода расстояния (расстояние, на котором срабатывает функция, указанная в левом столбце, после выполнения последовательности)
• L — Программируемая клавиша предыдущей страницы
• M — Программируемая клавиша следующей страницы
• N — Программируемая клавиша запоминания только расстояния³
• Программируемая клавиша диагностики

На странице статуса iTEC™

RXA0110791-UN-08OCT10

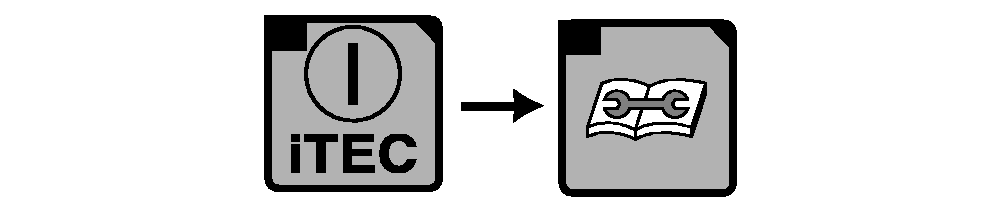

iTEC™→ Страница статуса

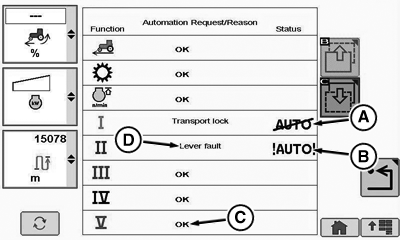

RXA0110793-UN-08OCT10

Страница статуса iTEC™

1. Выбрать iTEC™.

2. Выбрать программируемую клавишу страницы статуса.

• A — Ручное управление функцией
• B — Выполнение функции iTEC неразрешено
• C — Статус в норме
• D — Причина, по которой функция не может быть автоматизирована.

ПРИМЕЧАНИЕ: На данной странице также указываются командные запросы от системы iTEC при выполнении.

Все опции функций/операций/расстояния центральной части указаны ниже.

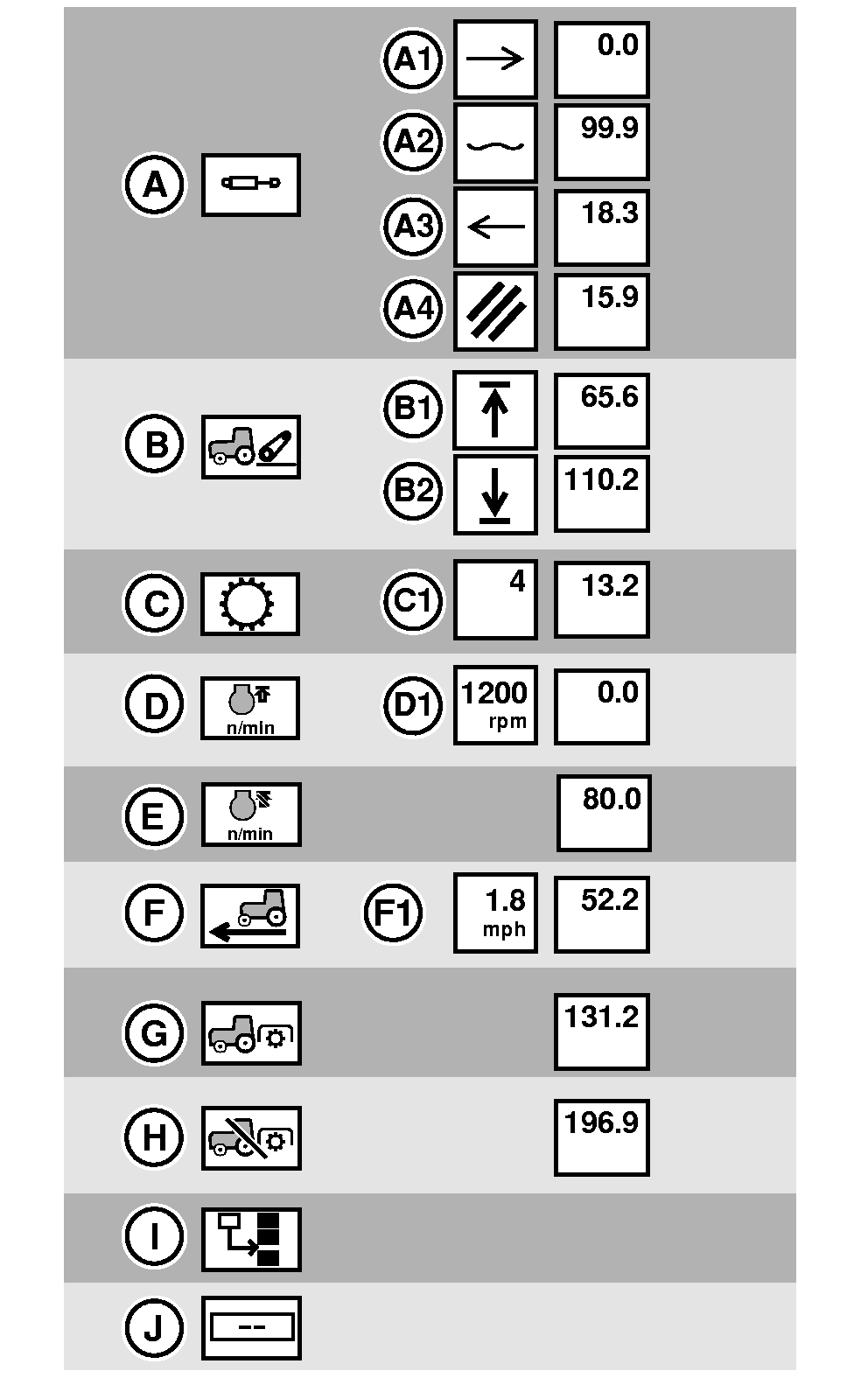

RXA0110866-UN-29OCT10

Первый столбец: Функция, второй столбец: Операция, третий столбец: Расстояние

• A — Клапаны SCV (с I по VII)
  • A-1 Выдвижение
  • A-2 Плавающий режим
  • A-3 Втягивание
  • A-4 Отмена

• B — Задняя навеска
  • B-1 Подъем
  • B-2 Опускание
• C — Трансмиссия⁴
  • C-1 Передача
• D — FieldCruise™
  • D-1 ОБ/МИН (1100—2200)
• E — FieldCruise™ Выкл.
• F — Заданная скорость ⁵
  • F-1 Скорость

    (0,8—55 км/ч (0.5—34.4 миль/ч) оба значения с шагом 0,1.

• G — Задний ВОМ
• H — Задний ВОМ Выкл.
• I Вставка (используется для сдвига функции вниз в режиме редактирования)
• J Удаление

Опции расстояния вводятся или в метрических единицах измерения, или в единицах британской/американской системы; ввод осуществляется с использованием цифровой клавиатуры или поля ввода

RXA0107389-UN-16APR10

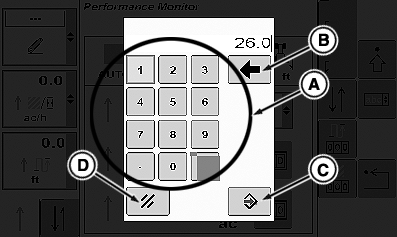

Цифровая клавиатура для ввода расстояния

RXA0110561-UN-22SEP10

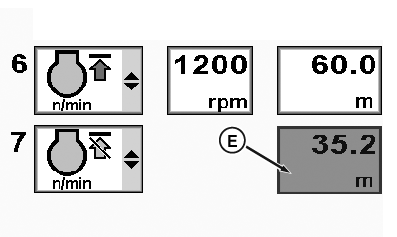

Поле ввода расстояния на странице редактирования iTEC

A - Цифровая клавиатура

B - Возврат на одну позицию с удалением

C - Сохранение/Ввод

D - Отмена

E - Поле ввода

1. Выбрать поле ввода расстояния.

   ПРИМЕЧАНИЕ: Для внесения изменения, используя цифровую клавиатуру, нажать клавишу Возврат на одну позицию с удалением (B).

2. При отображении цифровой клавиатуры следует выбрать требуемое расстояние, нажав соответствующие цифры цифровой клавиатуры (A), затем выбрать кнопку Ввод (C). Отмена производится с помощью кнопки Отмена (D).

Ввод метрических единиц измерения или при использовании колесика с накаткой:

1. Выбрать поле (E) ввода расстояния.

2. После выделения поля ввода следует прокрутить вперед, чтобы увеличить число, или назад, чтобы уменьшить значение в поле ввода.

3. Выбрать кнопку Подтверждение CommandARM™.

ПРИМЕЧАНИЕ: A — Информационное предупреждение, функция ограничена — будет отображаться, если состояние функции неправильно, когда последовательность в пассивном режиме, запрограммирована, но не исполняется. (например, Переключатель ВОМ Выкл.).

RXA0110309-UN-22SEP10

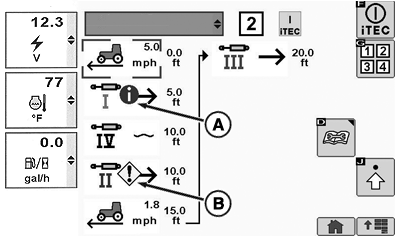

Предупреждения об ограничении функции

A - Информационное предупреждение— Функция ограничена

B - Предупреждение о необходимости обслуживания — Функция ограничена

B — Предупреждение о необходимости обслуживания, функция ограничена — Функция не исполняется в режиме исполнения, а некоторые условия могут быть связаны с предупреждением о необходимости обслуживания для этой функции. (например, неисправность переключателя ВОМ).

ПРИМЕЧАНИЕ: Для ознакомления с дополнительной информацией по информационным предупреждениям и предупреждениям о необходимости обслуживания перейти на страницу статуса iTEC ранее в данном разделе.

Ограниченная функция	Корректирующее действие
ВОМ	Переключатель не в положении ВКЛ.
Скорость машины	Правое реверсирующее устройство (при наличии) на заднем ходу
	Текущая установленная скорость < 0,8 км/ч
	Не в автоматическом режиме Efficiency Manager™
Передача	Efficiency Manager™ не в ручном режиме.
Задняя навеска	Задняя навеска заблокирована
SCV	SCV заблокированы
FieldCruise™	Менеджер доступа заблокировал FieldCruise
