Идентификация гидравлических компонентов с высоким расходом
RXA0112264-UN-29NOV10

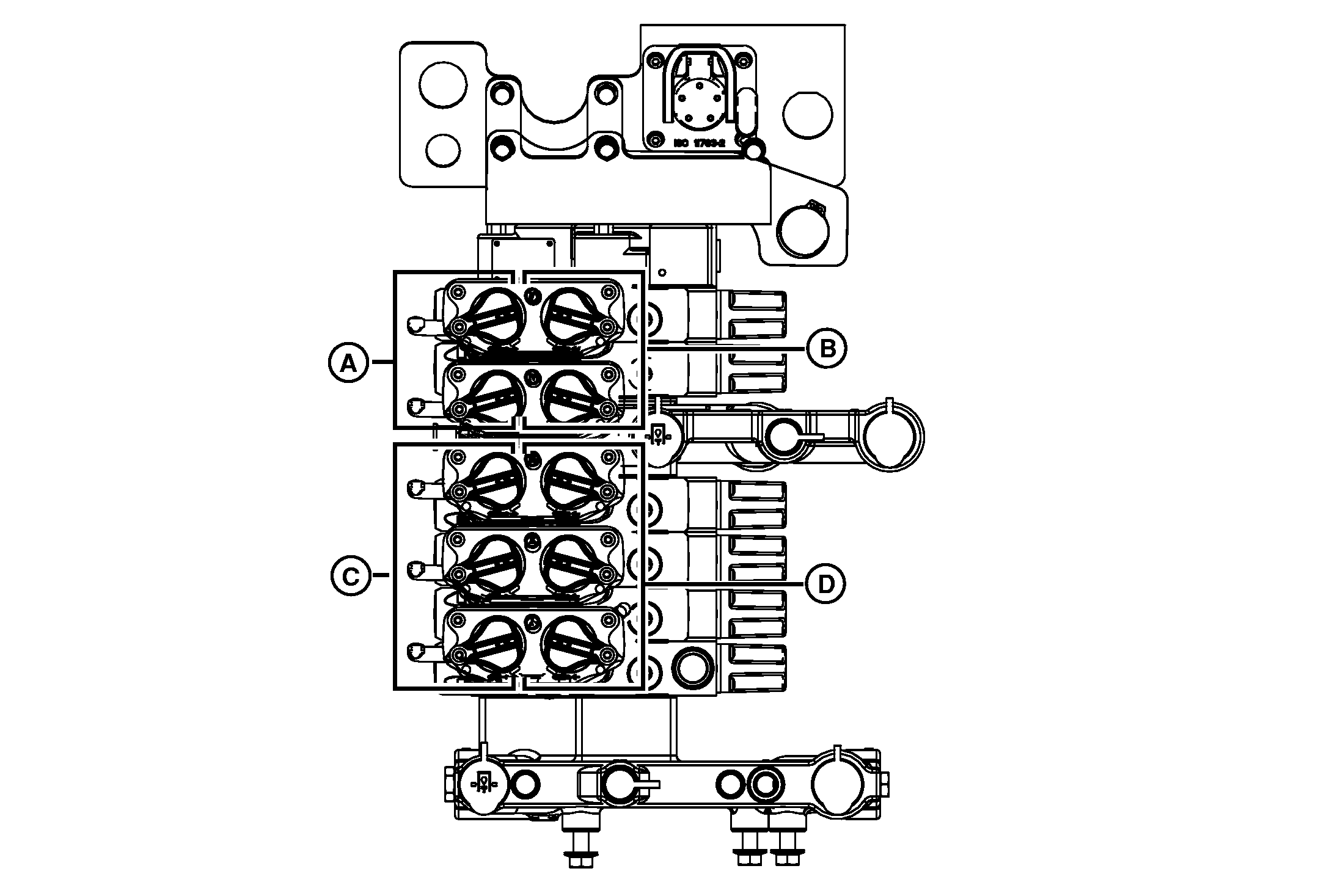

Показаны муфты селективного контрольного клапана с высоким расходом
A - Отверстия выдвижения, насос 45 куб.см
B - Отверстия втягивания, насос 45 куб.см
C - Отверстия выдвижения, насос 75 куб.см
D - Отверстия втягивания, насос 75 куб.см
ПРИМЕЧАНИЕ: Для облегчения идентификации кожухи селективных контрольных клапанов различаются по цвету
Цветовые коды селективных контрольных клапанов
|
Номер селективного контрольного клапана |
Соответствующий цвет |
|
Селективный контрольный клапан VI |
серый |
|
Селективный контрольный клапан V |
Фиолетовый |
|
Селективный контрольный клапан IV |
черный |
|
Селективный контрольный клапан III |
Коричневый |
|
Селективный контрольный клапан II |
Синий |
|
Селективный контрольный клапан I |
Зеленый |
|
OURX985,00000FE-59-20110521 |
