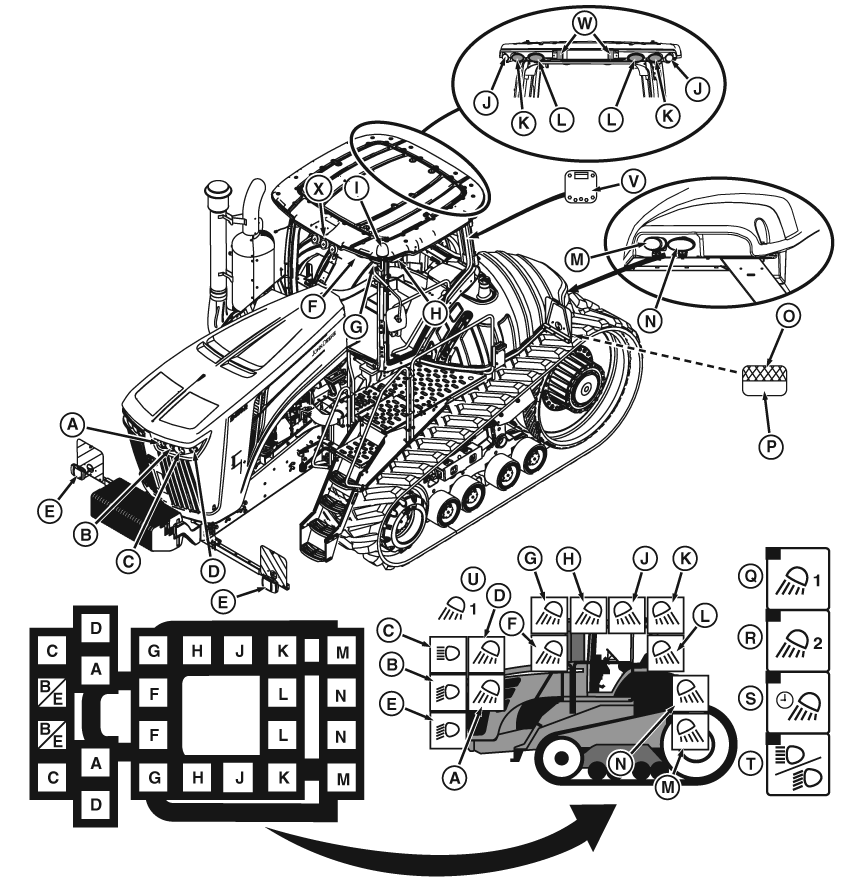

Определение типа системы освещения (версия B)

RXA0128294-UN-24SEP12

A - Полевое освещение (галогеновая или ксеноновая лампа) ¹

B - Дорожная фара, ближний свет

C - Дорожная фара, дальний свет

D - Рабочий фонарь, наружный на капоте (галогеновая или ксеноновая лампа)¹

E - Фара

F - Рабочий фонарь, передний внутренний на крыше²

G - Фонарь рабочего освещения, передний на крыше угловой

H - Полевой прожектор, передний боковой на крыше

I - Вращающийся проблесковый маячок²

J - Полевой прожектор, задний боковой на крыше

K - Фонарь рабочего освещения, задний на крыше угловой

L - Полевой прожектор, задний внутренний на крыше

M - Полевое освещение, наружная часть заднего крыла (галогенное или ксеноновое высокой интенсивности)¹

N - Полевое освещение, внутренняя часть заднего крыла (галоген.)

O - Указатель поворота (желтого цвета)

P - Задний фонарь стоп-сигнала (красный)

Q - Полевой прожектор, сенсорная кнопка 1

R - Полевой прожектор, сенсорная кнопка 2

S - Сенсорная кнопка освещения с задержкой выключения при выходе из машины

T - Ближний/дальний свет

U - Индикатор, положения прожекторов

V - Подсветка номерного знака

W - Подсветка номерного знака

X - Фонари прицепа (при наличии)

В комплектах освещения Deluxe и Premium на тракторе справа и слева устанавливаются одинаковые прожекторы, кроме вращающегося проблескового маячка (I), а также центрального полевого прожектора (A), расположенного на решетке, в системе освещения Premium. В системе освещения Premium в центральном полевом прожекторе, расположенном на решетке, устанавливается ксеноновая лампа.

ПРИМЕЧАНИЕ: Трактор может быть оснащен одной из двух базовых систем освещения. Для определения типа: в тип A включены передний аварийный фонарь, указатели поворота и габаритные фонари на крыше (белые и оранжевые рассеиватели). В освещение типа B данные световые приборы не входят (имеются также другие отличия).
