Подъем трактора на домкрате – Точки для подъема

На иллюстрации показаны рекомендуемые точки для подъема трактора на домкрате. Используйте соответствующие подъемные или опорные устройства.

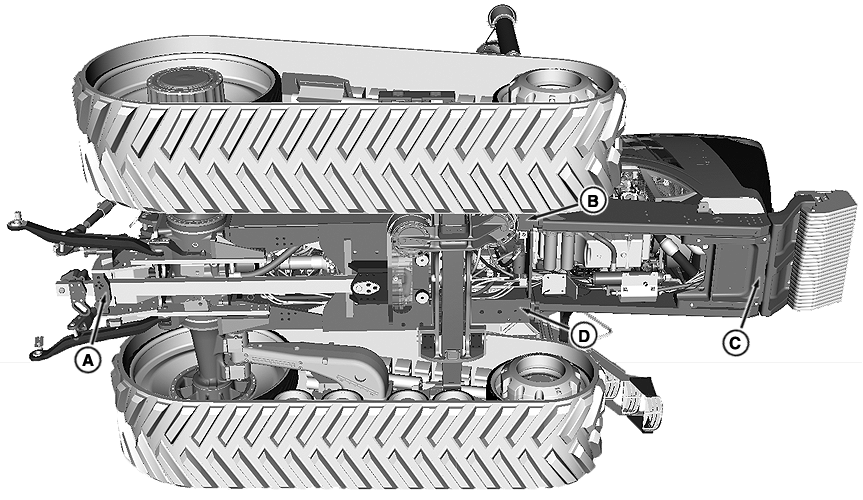

RXA0126185-UN-03MAY12

Вид снизу, точки подъема

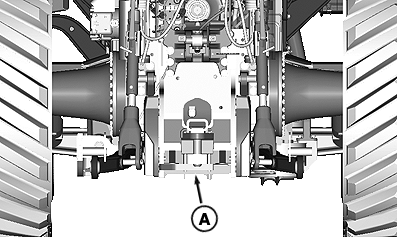

RXA0126186-UN-03MAY12

Задняя точка подъема

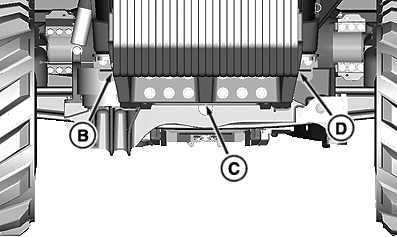

RXA0126184-UN-03MAY12

Передняя точка крепления навесного оборудования

A- Подъем задней части трактора, например, для демонтажа или регулировки гусениц.

B- Подъем правой стороны переднего дифференциала, например, для демонтажа или регулировки правой гусеницы.

C- Подъем передней части, например, для подъема средней части трактора для установки штанг для грузов.

B- Подъем левой стороны передней рамы, например, для демонтажа или регулировки левой гусеницы.

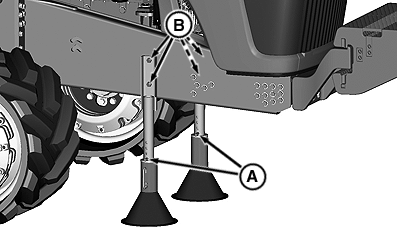

RXA0095356-UN-01AUG07

JDG1277 Передние опорные стойки

RXA0126222-UN-03MAY12

JDG1276 Задние опорные стойки

A - Штифты (2 шт.)

B - Винт с головкой (M20 x 100) (4 шт.)

C - JDG1276 Задние опорные стойки

1. ОСТОРОЖНО: Используйте только утвержденное подъемное оборудование.

   Подъем трактора на домкрате следует осуществлять только на ровной твердой поверхности.

   Прежде чем приступать к любой дальнейшей работе на тракторе, сначала следует зафиксировать его с помощью подходящих опор. Для этой цели можно использовать показанные на иллюстрации специальные инструменты John Deere. Эти опорные стойки можно приобрести у дилера John Deere.

   Остановите трактор на твердой, ровной поверхности.

2. Поднимите трактор до достижения зазора прибл. 200 мм (8 дюймов) между гусеницей и грунтом.

3. Установите передние опорные стойки JDG1277 на переднюю опору рамы, оставив крепежные болты (B) слегка отпущенными.

4. Установите задние опорные стойки JDG1276 к задней части рамы трактора.

5. Установите пальцы (A) в конусообразные стойки.

6. Затяните четыре крепежных болта (B).

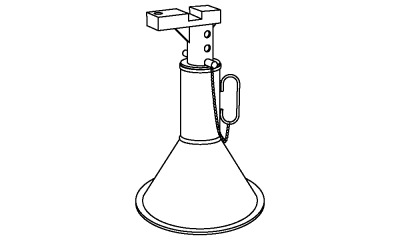

RW76318-UN-10AUG99

JDG1276 Задние опорные стойки

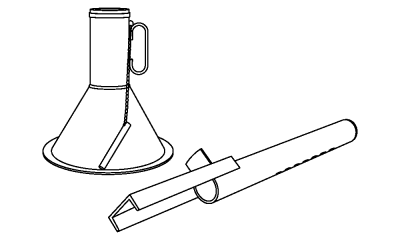

RW76319-UN-10AUG99

JDG1277 Передние опорные стойки
