Увеличение и уменьшение натяжения гусеницы

ОСТОРОЖНО: Вырвавшаяся жидкость под высоким давлением может повредить кожу и причинить тяжелые травмы.

Во избежание травм перед отсоединением гидравлических или иных линий сбросить давление. Перед подачей давления следует тщательно затянуть все соединения.

Проверить герметичность при помощи полоски картона. Обеспечить защиту рук и тела от жидкостей под высоким давлением.

Если произошел несчастный случай, необходимо немедленно обратиться к врачу. Чтобы исключить опасность гангрены, любую жидкость, попавшую под кожу, необходимо удалить хирургическим путем не позднее, чем через несколько часов после несчастного случая. Врачи, не знакомые с данным типом травмы, должны обратиться в специальную медицинскую службу. Такую информацию можно получить, связавшись с Медицинским отделом компании Deere & Company в Молине, Иллинойс, США.

RXA0107008
RXA0107008-UN-17MAR10

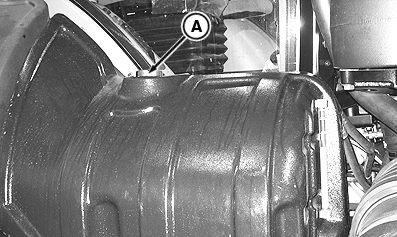

Заливная крышка гидравлического бака

A - Заливная крышка

ОСТОРОЖНО: Избегать возможных травм. Клапаны набора для натяжения должны быть закрыты при закреплении любого конца шланга.

ВАЖНО: Посторонние материалы могут повредить гидравлическую систему. Не допускать попадания мусора в гидравлические соединения.

ВАЖНО: Натяжение гусеницы лучше всего выполнять, когда температура масла гидравлической системы в баке ниже 38 °C (100 °F), и компоненты натяжения гусеницы имеют температуру, по крайней мере, 4,5 °C (40 °F).

Натяжение или ослабление гусениц выполняется с помощью набора шлангов для натяжения, который можно получить у своего дилера John Deere.

Снять заливную крышку бака для масла гидравлической системы (А).

    RXA0090834
    RXA0090834-UN-18SEP06

    RXA0093266
    RXA0093266-UN-02APR07

    RXA0111793
    RXA0111793-UN-28OCT10

    RXA0111794
    RXA0111794-UN-28OCT10

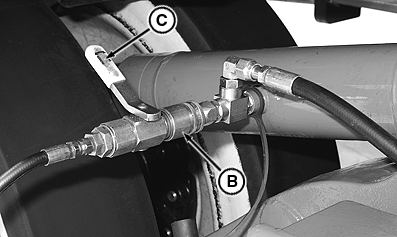

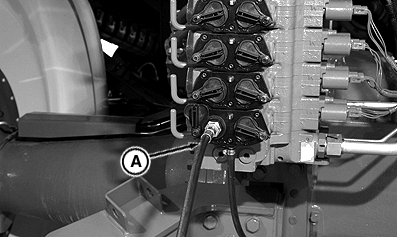

    A - Шланг для натяжения

    B - Конец шланга со стороны клапана

    C - Клапан

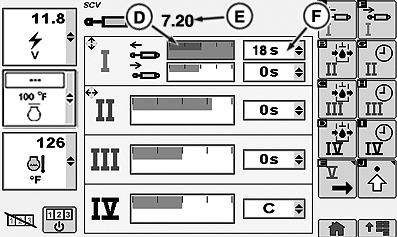

    D - Гистограмма Расход при выдвижении

    E - Расход SCV

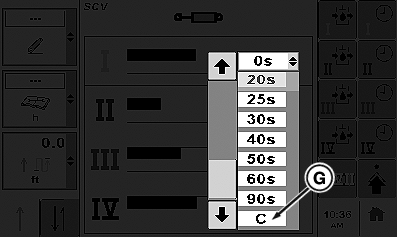

    F - Раскрывающийся список времени выдвижения

    G - Настройка Непрерывно

    Для уменьшения натяжения гусеницы:

  • При закрытом клапане (С) вставить конец шланга натяжения (А) в муфту клапана SCV I на стороне выдвижения.
  • Снять крышку с гнезда натяжения и подсоединить шланг (B) со стороны клапана.
  • Запустить двигатель.
  • Выбрать гистограмму расхода при фиксации и выдвижении клапана SCV I (D) и вращать колесико с накаткой до установки настройки расхода (E) на 5.0.
  • Выбрать раскрывающийся список времени выдвижения (F) и выбрать непрерывный поток (G).
  • Переместить ручку SCV I вперед в положение втягивания.
  • Выйти из трактора и открыть клапан (C) на шланге для натяжения.
  • Выполнять ослабление гусеницы в течение пяти минут.
  • Заглушить двигатель.

  • ОСТОРОЖНО: Если во время ослабления из заливной горловины бака вылилось или выплеснулось какое-то количество масла, обратиться к своему дилеру John Deere по поводу возможного ремонта системы натяжения гусениц.

    Снова установить крышку на гидравлический бак и удалить картон, находящийся между лобовым стеклом и баком.

Для увеличения натяжения гусеницы:

  • При закрытом клапане (С) вставить конец шланга натяжения (А) в муфту клапана SCV I на стороне выдвижения.
  • Снять крышку с гнезда натяжения и подсоединить шланг (B) со стороны клапана.
  • Выбрать гистограмму расхода при фиксации и выдвижении клапана SCV I (D) и вращать колесико с накаткой до установки настройки расхода (E) на 5.0.
  • Выбрать раскрывающийся список времени выдвижения (F) и выбрать непрерывный поток (G).
  • Запустить двигатель.
  • Переместить ручку SCV I обратно в положение втягивания, чтобы выдвинуть натяжной цилиндр. Дать маслу закачиваться в систему в течение как минимум 6 минут.
  • Закрыть клапан (C) на шланге для натяжения.
  • Заглушить двигатель и снять шланг для натяжения.
  • Удалить все масло, которое могло быть пролито или просочилось во время процедуры уменьшения или увеличения натяжения.
