Поля ввода CommandCenter™

RXA0120648-UN-15SEP11

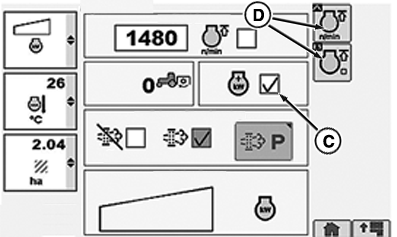

Раскрывающиеся списки и флажки

RXA0120646-UN-15SEP11

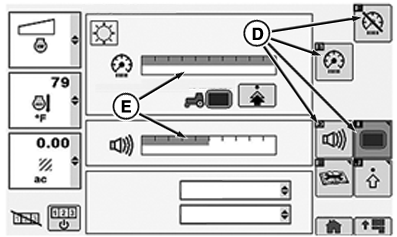

Флажки и поля ввода CommandCenter™

RXA0120645-UN-15SEP11

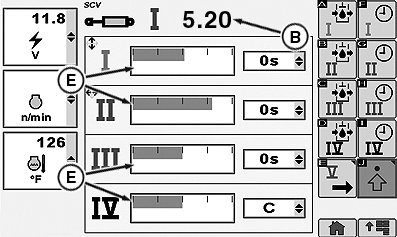

Программируемые клавиши и гистограммы

RXA0106062-UN-14JUL10

Поле ввода и гистограммы CommandCenter

(A) — Раскрывающиеся списки

У раскрывающегося списка есть граница с числовым или текстовым значением и стрелками вверх/вниз с правой стороны, которые позволяют механику-водителю выбрать какое-то конкретное значение из имеющегося перечня.

Выделить раскрывающийся список, после отображения списка сделать выбор из имеющихся вариантов.

Для закрытия раскрывающегося списка без выполнения выбора нажать кнопку Отмена. Перечень закроется, при этом останется исходное значение.

(B) — Поле ввода

Поле ввода имеет границу с числовым значением или текстом. Это позволяет механику-водителю выбирать и вводить новые значения или текст.

ПРИМЕЧАНИЕ: При использовании колесика с накаткой, чем быстрее вращается колесико, тем быстрее пошагово увеличиваются значения. При повороте колесика с накаткой вперед значение увеличивается, а при повороте колесика с накаткой назад значение уменьшается.

Для изменения значения следует выделить поле ввода, затем сделать выбор.

Если имеется большой диапазон значений, то появится цифровая клавиатура, позволяющая выбрать каждую цифру.

(C) — Флажок

Флажок представляет собой квадратик с границей. Функция, управление которой выполняет флажок, будет включаться или выключаться в зависимости от того, установлен ли флажок, или не установлен, соответственно.

(D) — Программируемые клавиши

Выбрать программируемые клавиши для активирования заранее определенной функции или для навигации к требуемой странице.

(E) — Гистограмма

Для изменения значения следует выделить гистограмму и сделать выбор.
