Дополнительные средства управления

RXA0116556-UN-16MAY11

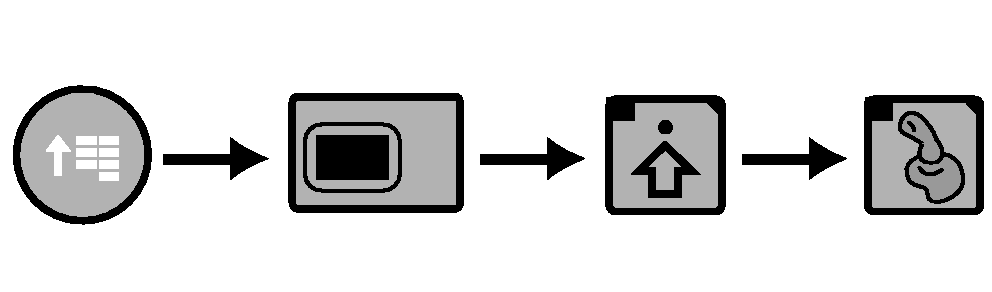

CommandARM™ кнопка меню →→дисплей→ расширенные настройки → дополнительные средства управления

RXA0111786-UN-28OCT10

Страница дополнительных органов управления дисплея

A - Раскрывающийся список просмотра

B - Входное устройство

C - Ввод

D - Функция

E - Рабочее оборудование

F - Индикатор статуса

ПРИМЕЧАНИЕ: Если установлены другие средства управления, будет нужно заново сопоставить дополнительные средства управления, чтобы ввести новые управляющие входы к функциям рабочего оборудования. После обнаружения или изменения дополнительных органов управления механик-водитель отвечает за обеспечение следующего:

• Все пользователи должны знать, какие функции привязаны к какому органу управления.
• Органы управления должны быть надлежащим образом маркированы.
• Органы управления должны обеспечивать безопасное управление рабочим оборудованием.
• Вернуться к настройке дополнительных органов управления и заново переопределить органы управления.

ОСТОРОЖНО: Неправильное функционирование обнаруженных дополнительных органов управления может привести к непреднамеренному перемещению рабочего оборудования.

Во избежание серьезных или смертельных травм посторонних лиц необходимо обеспечить следующее:

• Все пользователи должны знать, какие функции привязаны к какому органу управления.
• Органы управления должны быть надлежащим образом маркированы.
• Органы управления должны обеспечивать безопасное управление рабочим оборудованием.

Если выбрано “Decline/Отклонить”, то все дополнительные органы управления будут отключены.

Соответствующие ISO дополнительные органы управления могут использоваться для управления функциями соответствующего ISO рабочего оборудования. Страница дисплея дополнительных органов управления используется для настройки конфигурации функций рабочего оборудования для привязки к имеющимся органам управления. Дисплей не управляет функциями рабочего оборудования, а используется как интерфейс, чтобы привязать функции к входным органам управления.

Двухпереключательное дополнительное устройство управления, соответствующее ISO, используется для управления прицепным опрыскивателем, оборудованным ISO контроллером рабочего оборудования. Опрыскиватель имеет две управляемые функции: включение/выключение насоса и включение/выключение штанги. Используя свойства дополнительных органов управления, каждую функцию можно привязать к одному из переключателей дополнительного устройства управления.

Настройка дополнительных органов управления:

1. Выберите кнопку меню.

2. Выберите Дисплей.

3. Выберите сенсорную кнопку расширенных настроек.

4. Выберите сенсорную кнопку Дополнительные органы управления.

   ПРИМЕЧАНИЕ: Страница Дополнительные органы управления позволяет пользователю согласовывать входы (C) с различными функциями рабочего оборудования (D). Этот процесс называется ”привязка” входного сигнала к функции. После завершения данной ”привязки” функцию можно задействовать, активировав соответствующий вход.

   Имеющиеся функции и входы зависят от рабочего оборудования/органов управления (E), соответствующих ISO, которые в текущее время подсоединены.

5. Выбрать раскрывающийся список просмотра A.

   ПРИМЕЧАНИЕ: Входное устройство (B) состоит из нескольких входов. Этими входами могут быть кнопки, переключатели или ручки.

6. Выбрать входное устройство.

7. Когда управление включено, функции и рабочее оборудование будут отображаться вместе с пиктограммой Дополнительные органы управления.

Для присваивания входных органов управления входного устройства функциям рабочего оборудования:

1. Выбрать функцию рабочего оборудования.

2. Строка, содержащая функцию рабочего оборудования, выбранную в данный момент, будет выделена цветным прямоугольником курсора.

3. Выбрать перечисленный элемент управления в столбце ”Входное устройство” на строке, выбранной в текущее время.

4. Выбрать ”Входное устройство” из позиций, перечисленных в этом элементе управления.

5. Другой перечисленный элемент управления отобразится в столбце ”Вход” (B).

6. Выбрать позицию из данного перечня, чтобы выбрать конкретный вход для привязки к ”функции” рабочего оборудования, выбранной в текущее время.

   Функции, которые используются, имеют серый цвет, но могут быть выбраны.

   ВАЖНО: Перечень выбора входных устройств показывает только входы, которые совместимы с функциями рабочего оборудования.

7. Индикатор статуса (F) будет отображаться, указывая, был ли входной орган управления входного устройства (B) успешно привязан к "функции" рабочего оборудования.

   • Зеленый индикатор статуса указывает на то, что привязка завершена успешно.
   • Красный индикатор статуса указывает на то, что привязка завершена неудачно. В данном случае следует проверить присваивания и изменить их по необходимости.
