Настройки видеоизображения (только Touchscreen CommandCenter™)-(при наличии)

RXA0110766-UN-09SEP10

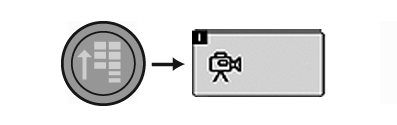

Кнопка меню CommandCenter™ → сенсорная кнопка видео

RXA0107758-UN-02AUG10

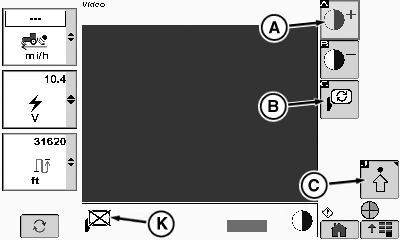

Страница видео

RXA0107759-UN-02AUG10

Страница настроек видео

RXA0107760-UN-04JUN10

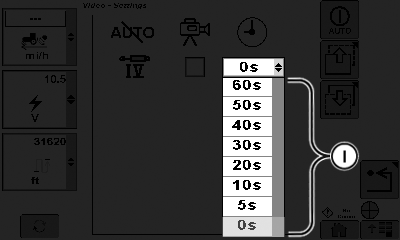

Раскрывающийся список расширенных установок времени

A - Клавиша увеличения контраста

B - Клавиша зеркального отображения

C - Сенсорная кнопка расширенных настроек

D - Опции включения видеоизображения

E - Окно флажка опции включения видеоизображения

F - Раскрывающийся список установки промежутка времени отображения видео

G - Сенсорная кнопка Страница вверх

H - Сенсорная кнопка Страница вниз

I - Опция установки промежутка времени отображения видео

J - Сенсорная кнопка Назад

K - Индикатор зеркального отображения

1. Выберите кнопку Меню.

2. Нажмите сенсорную кнопку видео.

3. Для настройки фокуса видеокамеры пользуйтесь клавишами плюс или минус (A).

   ПРИМЕЧАНИЕ: При помощи клавиш зеркального отображения механизатор может выбрать режим зеркального или обычного отображения изображения видеокамеры.

4. Нажмите сенсорную кнопку зеркала (B). При этом будет активирован режим зеркального отображения и загорится индикатор зеркального отображения (K) или данный режим будет выключен и на индикаторе зеркального отображения будет отображаться значок X, как показано на рисунке.

5. Нажмите клавишу расширенных настроек (C).

   ПРИМЕЧАНИЕ: При помощи включающего устройства происходит активация камеры для передачи прямого изображения. Механизатор может установить активацию и отключение страницы видеоизображения при начале и окончании действия, вызывающего отображение видеосигнала. Дополнительно, время отображения видеосигнала может быть продлено за пределы окончания действия, инициировавшего появление видеосигнала, для дополнительного визуального контроля. Продленное время видеизображения может быть установлено от 5 до 60 секунд.

   Например: если работа навески активизирует ввидеоизображение и продленное время установлено на 0, страница отображения видеосигнала активируется точно тогда, когда задействуется навеска. Отображение видеоизображения немедленно заканчивается при завершении движения навески. Если расширенное время установлено на 60 секунд, страница видеосистемы активируется в момент, когда активируется навеска, затем остается активной 60 секунд после завершения перемещения навески.

   На странице может отображаться до 6 вариантов схем включения видеоизображения. Если доступно более 6 таких вариантов, пользуйтесь клавишами Страница вверх (G) или Страница вниз (H) для их просмотра.

6. Выберите необходимый вариант включения видео из существующих вариантов (D) на странице слева и поставьте флажок (E) для соответствующего варианта.

7. Для выбора требуемого промежутка времени отображения видео (I) используйте раскрывающийся список (F) в правой колонке страницы.

8. Для возврата на предыдущую страницу используйте сенсорную кнопку Назад (J).
