Установка радиоприемника и антенны для промышленного диапазона или CB-диапазона

RXA0119184-UN-27JUL11

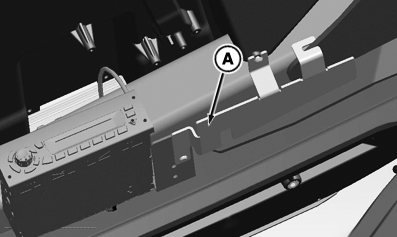

Кронштейн радиоприемника промышленного диапазона — Облицовочная панель снята для наглядности

RXA0119185-UN-27JUL11

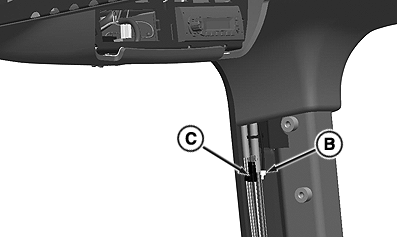

Разъем питания/заземления коаксиального кабеля антенны и радиоприемника промышленного диапазона находится за крышкой правой задней угловой стойки

A - Кронштейн

B - Коаксиальный кабель антенны

C - Кабель питания/заземления радиоприемника промышленного диапазона

ОСТОРОЖНО: Ни при каких обстоятельствах нельзя устанавливать антенну радиоприемника промышленного диапазона в задней части кабины и прокладывать антенный кабель в непосредственной близости от жгута проводов контроллеров электросистемы или органов управления механика-водителя. Несоблюдение этих мер предосторожности может привести к тому, что механик-водитель подвергнется более высокому радиооблучению, чем допускается Американским Национальным Институтом Стандартов (АНИС) и/или к снижению рабочих характеристик систем с электронным управлением.

ОСТОРОЖНО: Не допускать возможных травм. Перед проведением любых работ по ремонту электрической системы следует отсоединить кабель соединения батареи на массу.

ПРИМЕЧАНИЕ: Только тракторы, оснащенные заводской опцией проводки и монтажа радиоприемника промышленного диапазона, имеют кронштейн для радиоприемника промышленного диапазона за облицовочной панелью и антенные кабели за крышкой правой задней угловой стойки. Для ознакомления с инструкциями по установке радиоприемника промышленного диапазона и антенны следует обратиться к дилеру John Deere.

Заказная установка

Заказная установка радиоприемника CB-диапазона или промышленного диапазона требует специальных инструментов и квалификации для настройки антенны на минимально возможный коэффициент стоячей волны по напряжению. Эту работу должен выполнять квалифицированный специалист, либо с ним необходимо проконсультироваться до попытки установки. За рекомендациями следует обратиться к дилеру John Deere. Следующие спецификации будут полезны лицу, выполняющему установку.

Спецификации для монтажного комплекта для радиоприемника заводской установки:

• Узел крепления антенны на крыше: Тип MNO.
• Спецификации кабелей: Длина кабеля 3,6 м (11.8 фт) от узла крепления антенны до разъема радиоприемника PL-259. Кабель RG-58/U имеет внутреннее полное сопротивление 50 Ом.
• Горизонтальный отражающий элемент на крыше: Заземленный большой противовес антенны проходит под зеленой крышей кабины, позволяя выполнить установку однопроводной антенны бегущей волны ¼ или ½.
• Антенна CB-диапазона: Нормальная антенна CB-диапазона может подсоединяться к установленному на заводе узлу крепления антенны MNO с помощью надлежащего переходника. Как вариант может использоваться специальная антенна CB-диапазона, уже оснащенная основанием MNO.
