Конфигурация опций гидравлики
RXA0126922-UN-20JUN12

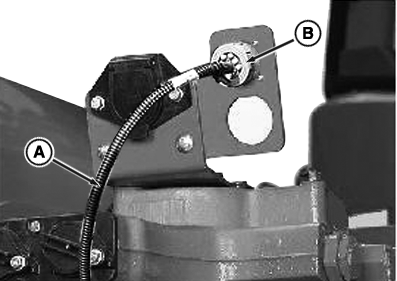

9-контактный разъем
A - Жгут перемычки единого рычага управления
B - 9-контактный разъем
Если трактор оснащен 9-контактным разъемом (B), подсоедините жгут перемычки к единому рычагу (A).Это сделает возможным использование дополнительных гидравлических функций. См. таблицу ниже:
|
Гидравлическая функция |
идентификационный код жгута перемычки* |
|
Нормальный режим работы селективного контрольного клапана |
Не требуется жгут перемычки |
|
Регулятор заглубления TouchSet™ |
Сопутствующее оборудование |
|
Навеска с управлением от селективного контрольного клапана ПРИМЕЧАНИЕ: Жгут перемычки отключает клапан навески и позволяет управлять им через селективный контрольный клапан. |
AA39951 |
|
AutoLoad™ |
RE148146 |
|
AccuDepth™ |
Сопутствующее оборудование |
|
* Идентификационные коды могут различаться, см. дополнения и замены запасных частей. |
|
|
ПРИМЕЧАНИЕ: Могут потребоваться дополнительные детали. |
|
|
RW29387,00001BF-59-20120622 |
