Измерительные приборы – температура охлаждающей жидкости, давление моторного масла и уровень топлива

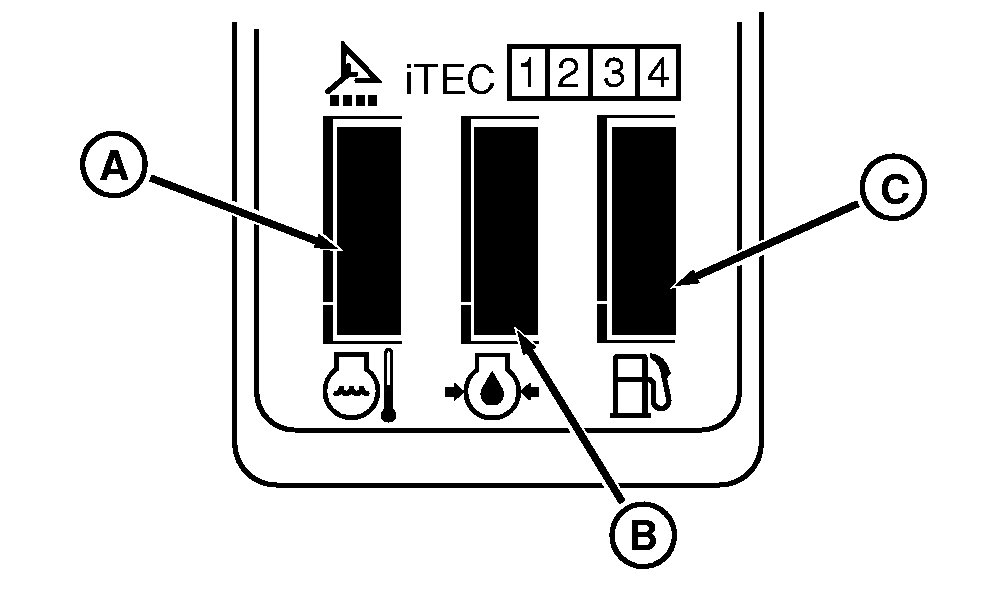

RXA0099154-UN-27JAN09

A - Указатель температуры охлаждающей жидкости

B - Указатель давления моторного масла

C - Указатель уровня топлива

A – Указатель температуры охлаждающей жидкости: Отображает температуру охлаждающей жидкости двигателя в диапазоне 40–120 °C (104–248 °F). Все сегменты гаснут, когда температура охлаждающей жидкости опускается ниже 40 °C (104 °F). Все сегменты горят при температуре 120 °C (248 °F) и выше.

B – Указатель давления моторного масла: Отображает давление моторного масла в диапазоне 8–320 кПа (1–46 фнт/кв.дюйм.). Все сегменты гаснут, когда давление масла становится крайне низким, 0–7 кПа (0–1 фнт/кв.дюйм.). Все сегменты горят при давлении 320 кПа (46 фнт/кв.дюйм.) и выше.

C – Указатель уровня топлива: Отображает уровень топлива в баке. Каждый подсвеченный сегмент представляет 4% от общей емкости топливного бака. При полном баке горят все сегменты. Когда горит только нижний сегмент, это значит, что бак почти пустой, т. е. в нем осталось около 40–60 л (10–15 галл.).
