Подсоединение гидравлических шлангов

ВАЖНО: Очистка паром или использование высоконапорного омывателя в зоне вокруг соединений селективного контрольного клапана и электроники может повредить оборудование. Высоконапорный моечный аппарат давлением свыше 1000 фнт/кв.дюйм. (75 бар). должно находиться на расстоянии минимум 200 мм (8 дюйм.) от соединений.

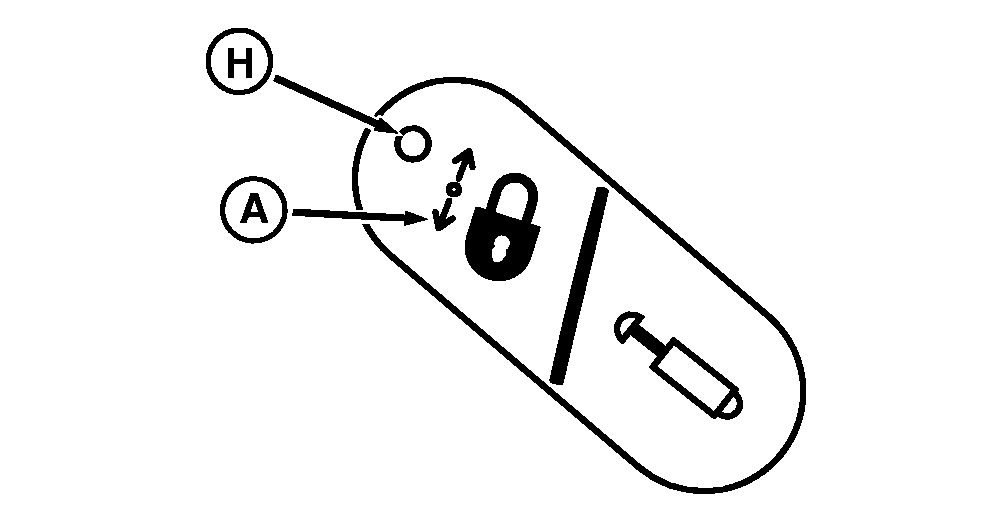

RXA0112115-UN-24NOV10

Монитор TouchSet

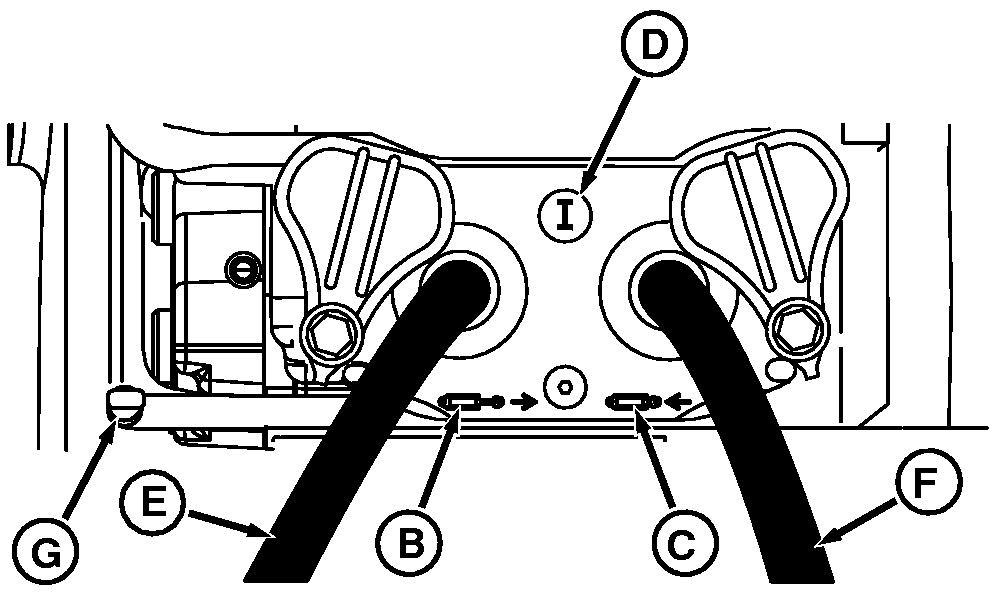

RXA0098645-UN-17JUL08

A - Кнопка транспортной блокировки

B - Пиктограмма выдвижения

C - Пиктограмма втягивания

D - Идентификационный номер селективного контрольного клапана

E - Шланг выдвижения

F - Шланг втягивания

G - Рычаг

H - Сигнал транспортной блокировки

ПРИМЕЧАНИЕ: Для облегчения идентификации селективные контрольные клапаны имеют цветовую кодировку.

Номера селективных контрольных клапанов и соответствующие цвета
Номер селективного контрольного клапана	Цвет
Селективный контрольный клапан I	Зеленый
Селективный контрольный клапан II	Синий
Селективный контрольный клапан III	Коричневый
Селективный контрольный клапан IV	черный
Селективный контрольный клапан V	Фиолетовый
Селективный контрольный клапан VI	серый

1. Задним ходом двигайтесь к рабочему оборудованию и подсоедините оборудование к тягово-сцепному устройству или навеске.

   ОСТОРОЖНО: Убедитесь в том, что перед подсоединением и отсоединением гидравлических шлангов команды на расход масла отсутствуют. Невыполнение одного из указанных шагов перед подсоединением или отсоединением шлангов селективного контрольного клапана может привести к травме или повреждению оборудования.

   • Заглушите мотор трактора
   • Нажмите кнопку транспортной блокировки
   • Переведите рычаг селективного контрольного клапана в нейтральное или плавающее положение.



2. Для включения транспортной блокировки нажмите кнопку транспортной блокировки (A).

   ПРИМЕЧАНИЕ: Когда транспортная блокировка включена, сигнал транспортной блокировки (H) будет включен.

3. Проверьте органы управления CommandARM™ для проверки включения транспортной блокировки.

4. Очистите клапаны селективного контрольного клапана трактора, области вокруг них и концы шлангов.

   ПРИМЕЧАНИЕ: При подсоединении муфт обеспечьте соединение с соответствующим отверстием селективного контрольного клапана, пользуясь при этом номером, указанным на идентификаторе (D) на каждом клапане селективного контрольного клапана. Если шланги присоединены неправильно, машина не будет реагировать на сигналы управления. Муфты обозначены цифрами от I до V, I – самая нижняя муфта. Всегда подсоединяйте цилиндры одностороннего действия к стороне выдвижения, на которую указывает пиктограмма выдвижения (B). При подсоединении цилиндров двустороннего действия стороной выдвижения будет левая сторона. Сторона втягивания – правая сторона. На нее указывает пиктограмма втягивания (C). Рычаг (G) нажимается вниз только при отсоединенных муфтах. Одновременно отсоедините обе муфты.

5. Плотно вставьте шланг выдвижения (E) и шланг втягивания (F) в гнездо.

6. Для выключения транспортной блокировки снова нажмите кнопку транспортной блокировки. Сигнал замка больше не отображается.
