Отсоединение гидравлических шлангов

ВАЖНО: Очистка паром или использование высоконапорного омывателя в зоне вокруг соединений селективного контрольного клапана и электроники может повредить оборудование. Высоконапорный моечный аппарат давлением свыше 1000 фнт/кв.дюйм. (75 бар). должно находиться на расстоянии минимум 200 мм (8 дюйм.) от соединений.

RXA0112116-UN-24NOV10

RXA0112117-UN-24NOV10

Отсоединение удаленных гидравлических шлангов

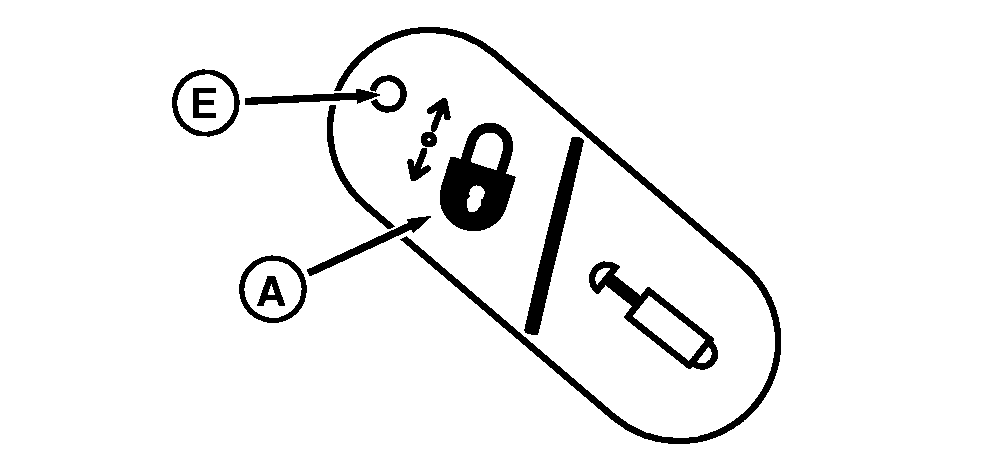

A - Кнопка транспортной блокировки

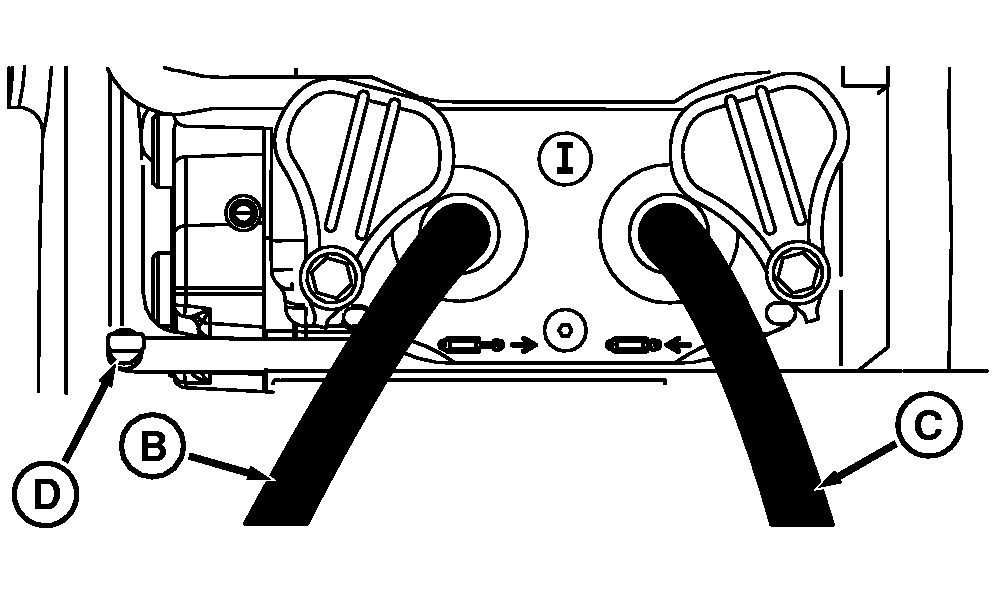

B - Шланг выдвижения

C - Шланг втягивания

D - Рычаг

E - Сигнал транспортной блокировки

ОСТОРОЖНО: Во избежание самопроизвольных перемещений рабочего оборудования и травм следует перед отсоединением рабочего оборудования нажмите кнопку (A) транспортной блокировки.

1. Опустите рабочее оборудование на грунт.

2. Для включения транспортной блокировки нажмите кнопку транспортной блокировки.

3. Проверьте включение сигнальной лампы транспортной блокировки (E) на панели органов управления CommandARM™.

4. Нажмите рычаг (D) вниз для отпускания шланга выдвижения (B) и шланга втягивания (C).
