Навесные орудия и система управления

X9811-UN-23AUG88

RXA0102925-UN-14MAY09

RXA0102927-UN-14MAY09

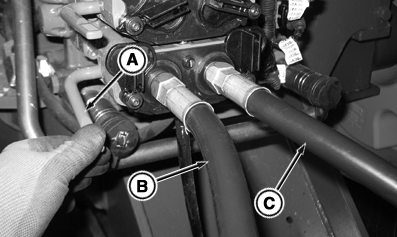

A - Рукоятка клапана селективного контрольного клапана

B - Шланг выдвижения

C - Шланг втягивания

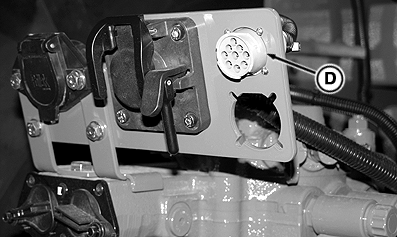

D - Разъем жгута проводов

ОСТОРОЖНО: Вырвавшаяся струя жидкости под высоким давлением может повредить кожные покровы и вызвать серьезную травму. Во избежание травм перед отсоединением гидравлических или иных трубопроводов сбросьте давление.

Если произошел несчастный случай, немедленно обратитесь к врачу. Для того чтобы исключить опасность гангрены, любую жидкость, попавшую под кожу, необходимо удалить хирургическим путем не позднее, чем через несколько часов после несчастного случая.

ВАЖНО: Убедитесь, что вынесенные гидравлические шланги правильно подсоединены к муфтам. Если шланги присоединены неправильно, машина не будет реагировать на сигналы управления. Шланг для выдвижения всегда соединяется с левым соединением. Шланг для втягивания всегда соединяется с правым соединением.

• Выдвижение = левая сторона
• Втягивание = правая сторона

ПРИМЕЧАНИЕ: Комплект маркировочных бирок для шлангов можно получить у вашего дилера компании John Deere.

1. Определите шланг выдвижения (B) и шланг втягивания (C).

2. Задним ходом подведите трактор к рабочему оборудованию и присоедините сцепную тягу к тяговой штанге трактора. Убедитесь, что палец навески зафиксирован в нужном положении.

   ВАЖНО: Всегда выключайте мотор перед присоединением/отсоединением датчика положения рабочего оборудования. Присоединение/отсоединение при работающем двигателе приведет с системным сбоям. Выключите и включите мотор для сохранения соответствующей функции.

3. Выключите мотор трактора.

4. Подсоедините гидравлические шланги рабочего оборудования в соответствии с разделом Гидравлическая система и селекторные клапаны управления в данном Руководстве по эксплуатации.

5. Подсоедините датчик положения рабочего оборудования к разъему жгута проводки трактора (D).
