Наладка и эксплуатация навески (краткая информация)

RXA0099818-UN-24NOV08

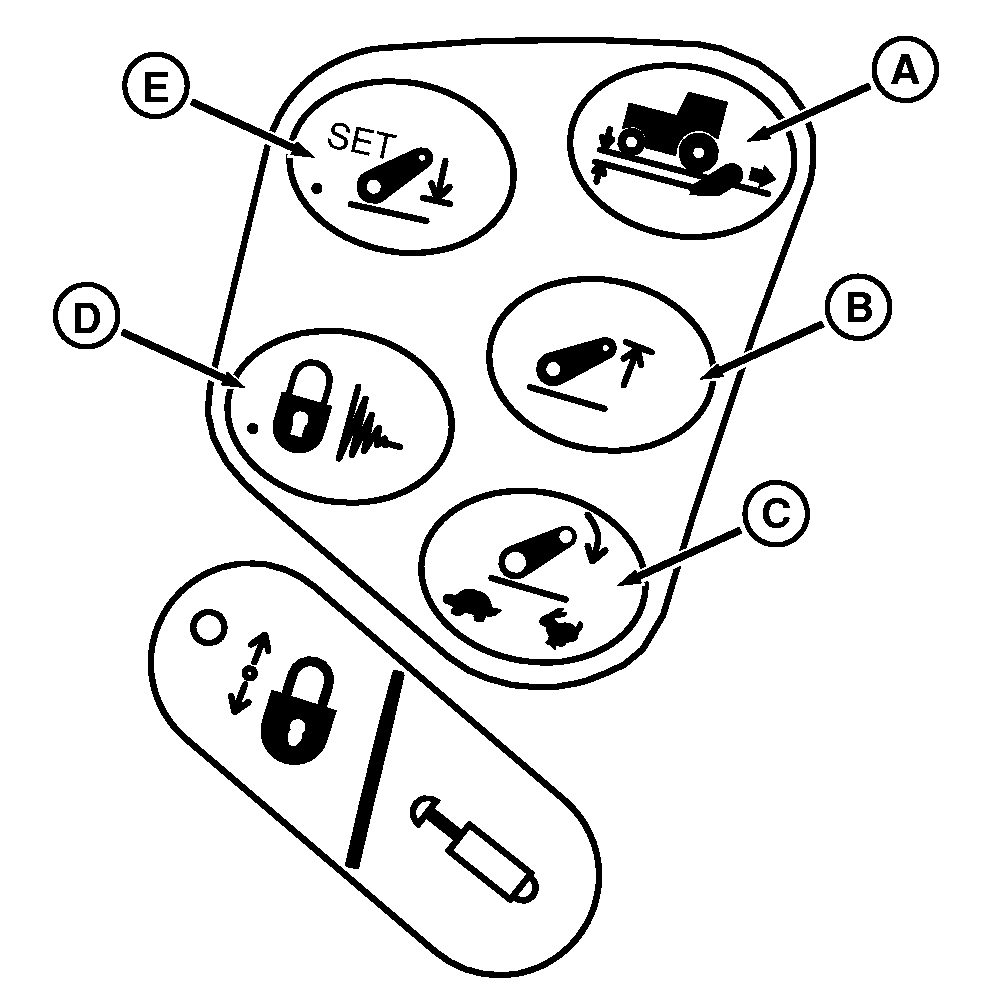

Клавиши быстрого вызова

RXA0101379-UN-07APR09

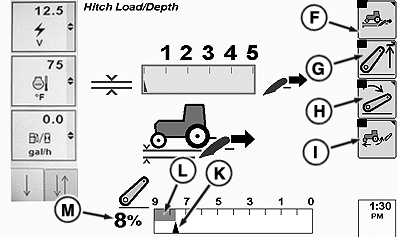

Многофункциональные клавиши

RXA0109221-UN-03AUG10

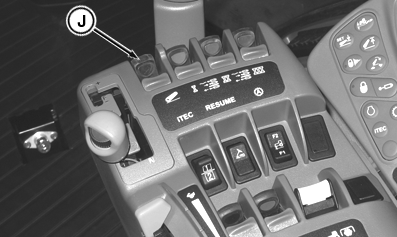

Рычаг навески

A - Клавиша быстрого вызова нагрузки/заглубления

B - Клавиша быстрого вызова верхнего ограничения

C - Клавиша быстрого вызова скорости опускания

D - Кнопка транспортной блокировки/амортизации

E - Кнопка настройки заглубления

F - Программируемая клавиша нагрузки/заглубления

G - Программируемая клавиша верхнего ограничения

H - Программируемая клавиша скорости опускания

I - Программируемая клавиша пробуксовки навески

J - Рычаг управления навеской

K - Индикатор задаваемого заглубления

L - Индикация сохраненного заглубления

M - Значение положения навески

Выберите регулировку для отображения нажатием требуемой клавиши быстрого вызова (A, B, C или E). Используйте колесико с накаткой для изменения настройки.

Настройка рабочего заглубления

• Опустите рабочее оборудование до требуемой рабочей глубины обработки, используя рычаг управления навеской (J)
• Нажмите клавишу настройки глубины обработки (E) для сохранения рабочего заглубления.

Поворот в конце поля

• В конце поля потяните рычаг на себя в фиксированное положение подъема и отпустите его. Навеска поднимется в верхнее предельное положение.
• После разворота переведите рычаг в нижнее фиксированное положение и отпустите. Навеска опустится в соответствии с сохраненной настройкой заглубления.

Информация об управляющем сигнале навески появится в нижней части каждой страницы с параметрами навески. Задаваемое заглубление отображается индикатором задаваемого заглубления (K). Сохраненная настройка заглубления отображается индикатором сохраненного заглубления. Нажатие кнопки настройки заглубления (E) переместит линию для совмещения с индикатором задаваемого заглубления (L). Значение положения навески (M) является фактическим положением навески. Когда навеска полностью опущена, значение положения навески равно 0%. Когда навеска полностью поднята, значение положения навески равно 100%.
