Эксплуатация систем обогрева кабины, оттаивания и кондиционирования воздуха — Стандартное оборудование
RXA0100317-UN-25FEB09

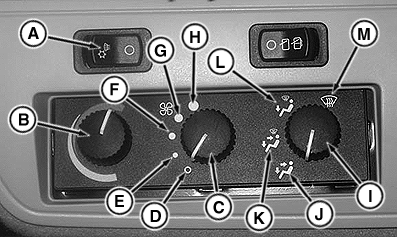

Органы управления системой кондиционирования воздуха
A - Переключатель системы кондиционирования воздуха
B - Ручка регулирования температуры
C - Ручка регулятора вентилятора
D - ВЫКЛ.
E - Низкоскоростной
F - Средняя скорость
G - Высокая скорость
H - Продувка
I - Ручка изменения направления потока воздуха
J - Кабина и пол
K - Оттаивание, пол и кабина
L - Оттаивание и пол
M - Оттаивание
Для охлаждения кабины или защиты от обледенения следует установить переключатель кондиционирования воздуха (A) в положение ВКЛ. Для обогрева следует оставить переключатель в положении ВЫКЛ.Для обогрева следует повернуть ручку регулирования температуры (B) в красную зону, а для охлаждения — в синюю.
ВАЖНО: При недостаточном охлаждении системы следует отключить переключатель воздушного кондиционера, чтобы не допустить возможного повреждения компрессора. Для ремонта системы следует обратиться к дилеру John Deere™.
ПРИМЕЧАНИЕ: Положение продувки используется для быстрого охлаждения кабины.
Повернуть ручку регулятора скорости вентилятора (C) в требуемое положение (D — H).
Повернуть ручку регулятора направления потока воздуха (I) в требуемое положение (J — M).
|
