Использование вспомогательного контактного блока и электророзеток (при наличии)

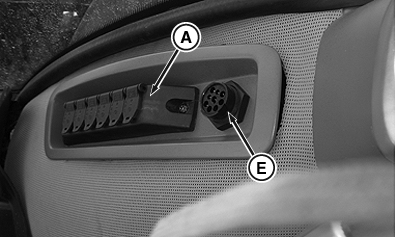

RXA0099078-UN-25FEB09

Вспомогательный контактный блок

RXA0085747-UN-26JAN06

Розетка электропитания вспомогательного контактного блока

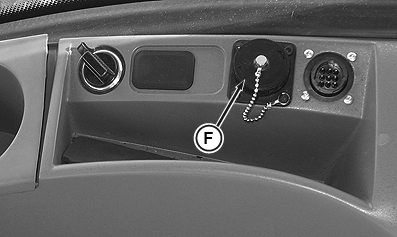

RXA0104662-UN-10SEP09

Электророзетка вспомогательного оборудования на правом пульте управления

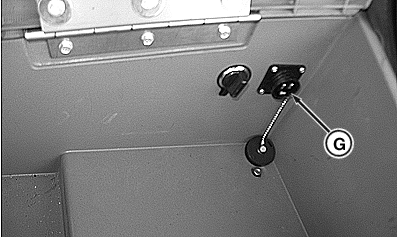

RXA0104661-UN-10SEP09

Электророзетка вспомогательного оборудования в ящике для хранения

RXA0104664-UN-10SEP09

Контакты электророзетки вспомогательного оборудования

A - Вспомогательный контактный блок

B - Батарея (неотключ.)

C - Масса

D - Отключ.

E - Диагностический разъем (ТОЛЬКО ДЛЯ ИСПОЛЬЗОВАНИЯ ДИЛЕРОМ)

F - Розетка для вспомогательного оборудования (правый пульт управления)

G - Розетка для вспомогательного оборудования (в ящике для хранения)

H - Батарея (неотключ.)

I - Масса

J - Отключаемая цепь

ВАЖНО: Контактный блок не защищает от скачков напряжения. Электрооборудование с программной памятью должно быть защищено от скачков напряжения.

Вспомогательный контактный блок (A) включает шесть розеток с питанием 12 В и соединением на массу для подключения дополнительного оборудования. Отключаемое питание 30 А и неотключаемое питание 30 А.

Адаптеры вставляются непосредственно в контактный блок. Для переключения на отключаемое питание на переходнике снять небольшую лапку на конце прорези на штепселе и повернуть штепсель на 180°.

У дилера John Deere™ можно заказать следующие переходники: переходники прикуривателя, трехконтактные переходники электропитания и стандартные переходники.

ПРИМЕЧАНИЕ: Розетки защищены предохранителем 30 А.

Розетки вспомогательного оборудования 12 В (F), расположенные на правом пульте управления, или розетка (G) в ящике для хранения используются при подсоединении вспомогательного оборудования.

Контакт (H) обеспечивает батарейное питание (hot), контакт (I) — соединение на массу, а контакт (J) — отключаемое питание (ключ). Для ознакомления с дополнительной информацией о соединениях см. соответствующие Инструкции по установке вспомогательного оборудования или следует обратиться к дилеру John Deere.
