Подсоединение совместимого электронного оборудования

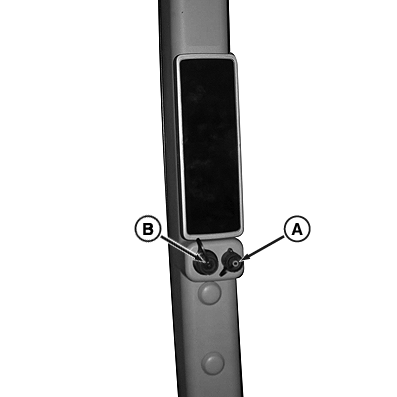

RXA0104285-UN-11AUG09

Передняя правая угловая стойка

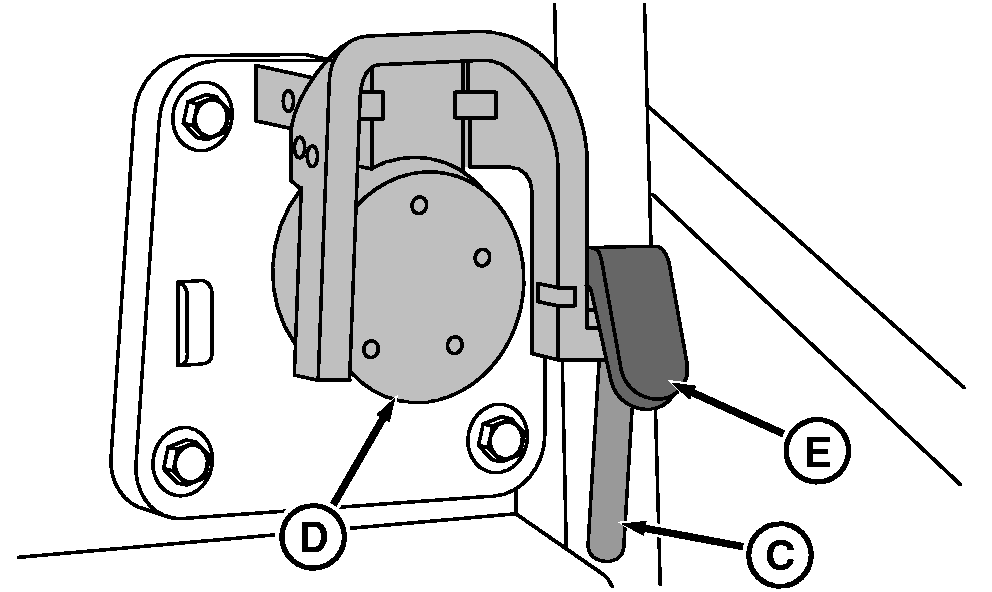

RXA0099727-UN-06NOV08

Разъем на тракторе для подключения рабочего оборудования

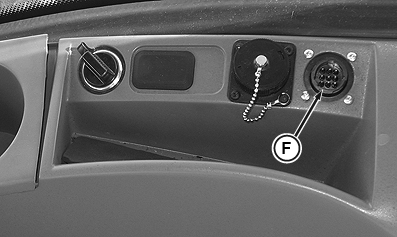

RXA0104663-UN-10SEP09

Разъем ISO 11783 на правом пульте управления

A - Стандартный разъем ISO11786 (правая угловая стойка)

B - Разъем GreenStar (левая угловая стойка)

C - Рукоятка

D - Разъем для рабочего оборудования (задняя часть трактора)

E - Отпускание

F - Стандартный разъем ISO11783 (правый пульт управления)

Все тракторы серии 9RT являются приготовленными к использованию ISOBUS и подсоединению рабочего оборудования, соответствующего обоим стандартам ISO 11786 и 11783. Разъем ISO 11786, показанный справа, обеспечивает сигнал скорости по радару или GPS. См. Настройка конфигурации трактора для использования GPS/радара в данном разделе.

Разъем угловой стойки GreenStar™ (B) позволяет подсоединять любой дисплей GreenStar. Для ознакомления со жгутами проводов совместимых переходников следует обратиться к дилеру John Deere™.

ВАЖНО: Розетка ISOBUS 11783 (F) на правом пульте управления должна использоваться только для компонентов, соответствующих ISO11783. Другое использование может повредить электронные компоненты трактора.

Подготовка к использованию приготовленной системы ISOBUS включает стандартизованный разъем ISO 11783 на правом пульте управления и разъем для рабочего оборудования на задней части трактора, облегчающие связь между трактором и рабочим оборудованием.
