Настройка конфигурации трактора для использования GPS/радара

Тракторы, оснащенные радаром, необходимо переконфигурировать при подключении к GPS как к источнику входного сигнала истинной скорости относительно грунта.
Для настройки конфигурации трактора:

RXA0100215-UN-23JAN09

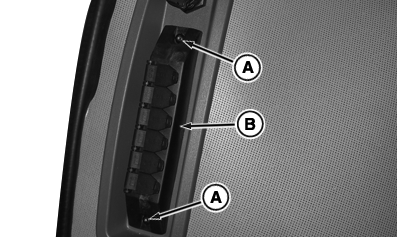

Отворачивание винтов и снятие дополнительного контактного блока

RXA0100213-UN-23JAN09

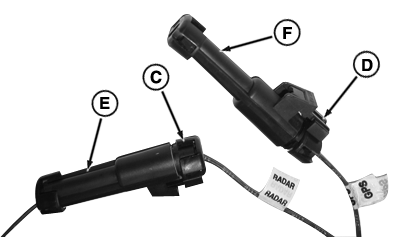

Сконфигурированные штепсели для радара

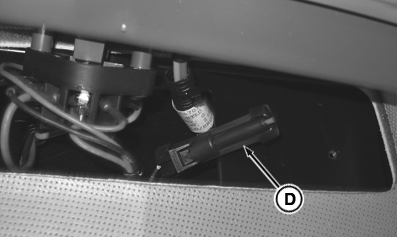

RXA0100217-UN-23JAN09

Снятие штепселя

A - Винты

B - Контактный блок

C - Штепсель радара

D - Штепсель GPS

E - Разъем жгута проводов трактора

F - Пылезащитный колпак

1. Отвернуть винты (A) и снять контактный блок (B), при наличии, или крышку.
2. Внутри правого пульта управления найти один провод с маркировкой GPS и один с маркировкой Radar/Радар.
3. Вынуть штекер радара (C) из разъема (E) жгута проводов трактора.
4. Извлечь разъем GPS (D) из пылезащитного колпака (F).
5. Подсоединить разъем GPS к разъему жгута проводов трактора.
6. Прикрепить пылезащитный колпак к штепселю радара.
7. Снова установить контактный блок или крышку на пульт управления с помощью винтов.

На тракторах, не оснащенных радаром, для которых требуется получение сигнала GPS, требуется изменить два адреса контроллера. Обратиться за помощью к дилеру John Deere.
