Установка приемника StarFire™

ОСТОРОЖНО:

RXA0101103-UN-19MAR09

Блочная конфигурация

RXA0101101-UN-19MAR09

Крепежные болты и кронштейн кожуха нижнего крепления приемника STARFIRE

RXA0101105-UN-19MAR09

Приемник STARFIRE с кожухом заднего крепления

RXA0101107-UN-19MAR09

Приемник STARFIRE с установленным кожухом нижнего крепления

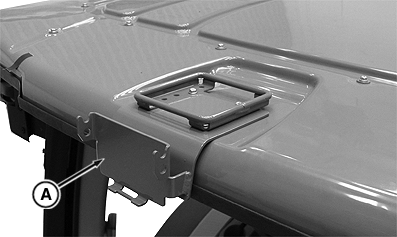

A - Кронштейн приемника STARFIRE (кожух заднего крепления)

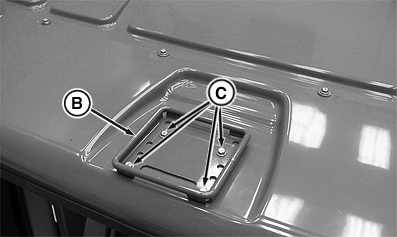

B - Кронштейн приемника STARFIRE (кожух нижнего крепления)

C - Крепежные болты

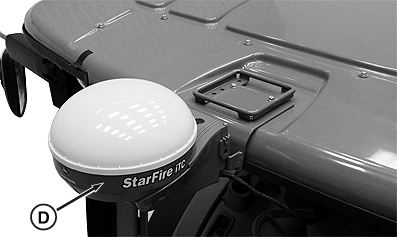

D - Приемник STARFIRE с кожухом заднего крепления

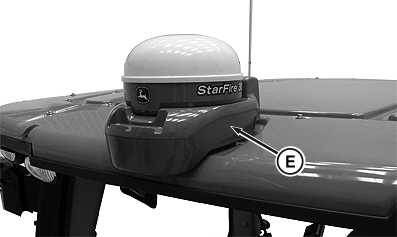

E - Приемник STARFIRE с кожухом нижнего крепления

Аккуратно обращаться с приемником глобальной навигационной системы (GPS) и кронштейнами. Падение при установке и демонтаже приемника GPS может закончиться тяжелой травмой. Чтобы легче добраться до места монтажа, использовать погрузчик или подъемную платформу.

Пользоваться прочными и безопасными опорами для ног и рукоятками. Не устанавливать и не демонтировать при сырой погоде и обледенении.

Кронштейны приемника STARFIRE установлены в виде штабеля на верху крыши трактора. Кронштейн (A) установлен ниже кронштейна (B) с помощью четырех крепежных болтов (C).

Кронштейн (A) совместим с приемником STARFIRE, оборудованным кожухами заднего крепления (D).

ПРИМЕЧАНИЕ: Кронштейн (A) и кронштейн (B) могут оставаться в блочной конфигурации.

Кронштейн (B) совместим только с приемником STARFIRE, оборудованным кожухами нижнего крепления (E).

ПРИМЕЧАНИЕ: Кронштейн (A) необходимо снять при использовании кожухов нижнего крепления (E).

Отвернуть четыре крепежных болта (C), снять оба кронштейна, затем снова установить кронштейн (B), используя четыре крепежных болта.

ПРИМЕЧАНИЕ: За подробностями о совместимости следует обратиться к региональному дилеру John Deere™ или см. Руководство по установке приемника STARFIRE.

Для ознакомления со жгутами проводов совместимых переходников следует обратиться к дилеру John Deere.
