Установка компонентов системы GreenStar™

ВАЖНО: На данной машине используется одна или несколько сетей шин CAN. Подсоединение неутвержденных устройств к сети (сетям) машины может вызвать ухудшение рабочих характеристик машины или к неправильной ее работе. Кроме того, неутвержденные устройства, пытающиеся управлять функциями трактора, не следует подсоединять к сети рабочего оборудования (ISOBUS).

RXA0118410-UN-24JUN11

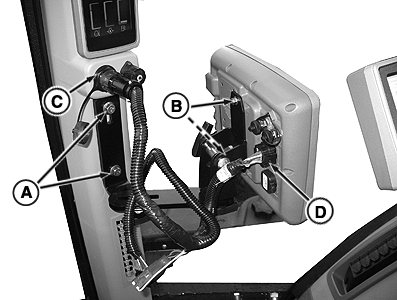

Крепление кронштейна к узлу крепления угловой стойки

RXA0118360-UN-24JUN11

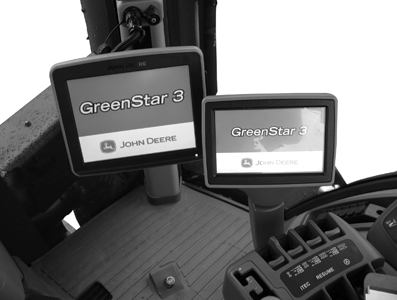

Дисплей GreenStar, вид спереди

RXA0109999-UN-20AUG10

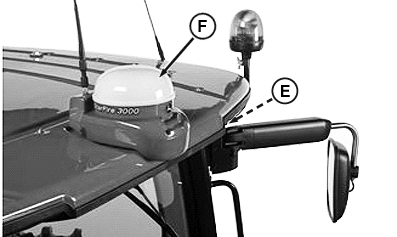

Подсоединение приемника StarFire

A - Узлы крепления угловой стойки

B - Крепежный болт (2 шт.)

C - Разъем угловой стойки GreenStar

D - Разъем дисплея GreenStar

E - Разъем приемника StarFire™

F - Приемник StarFire

1. Крепление кронштейна к узлам крепления угловой стойки (A).

2. Прикрепить дисплей к кронштейну, используя крепежные болты (B) (поставляются с дисплеем).

3. Подсоединить жгут проводов к разъему угловой стойки (C) и нижний разъем дисплея GreenStar (D) на задней стороне дисплея.

4. Расположить дисплей так, чтобы с ним было удобно работать и он не заслонял обзор.

5. Подсоединить разъем приемника StarFire™ (E) к приемнику Starfire (F).

   ПРИМЕЧАНИЕ: Для ознакомления со жгутами проводов совместимых переходников следует обратиться к дилеру John Deere™.
