Замена лампы прожекторов передней решетки – стандартное освещения

1.

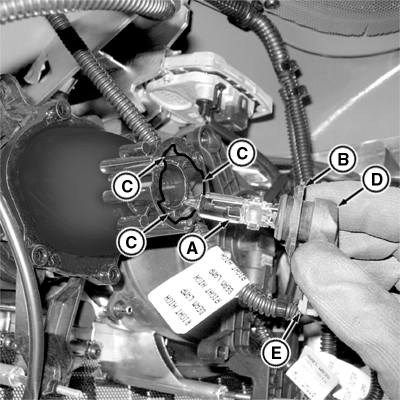

   RXA0108506-UN-29JUL10

   Вид с правой стороны

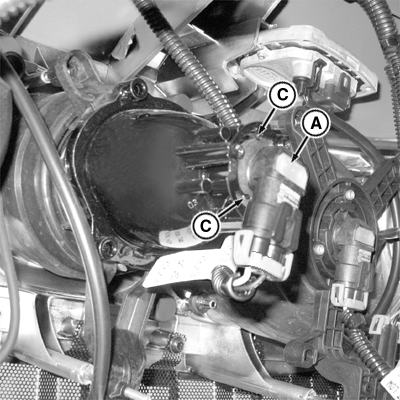

   RXA0108504-UN-12JUL10

   Вид с правой стороны

   A - Лампа

   B - Фланцы лампы

   C - Прорези фонаря в сборе

   D - Штифт

   E - Держатели

   Поднимите капот.

---




2. Поверните лампу фары (A) против часовой стрелки, так чтобы фланцы лампы (B) совместились с прорезями фары в сборе (C), затем вытяните лампу назад из фары в сборе.

3. Оттяните держатели (E) наружу, в стороны, убедитесь, что штырь (D) совмещен с прорезью, и извлеките лампу фары из жгута проводов.

4. Установите в жгут проводов новую лампу. Проверьте, что положение штыря выровнено, а держатели сели на лампу.

5. Совместите фланцы лампы с прорезями фары в сборе и поверните лампу на 1/4 оборота так, чтобы жгут проводов был обращен книзу.

6. Закройте капот и проверьте, работает ли новая лампа.
