Регулировка передних фар на решетке радиатора

RXA0118873-UN-14JUL11

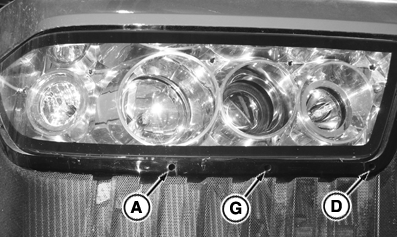

Решетка фары – вид спереди

RXA0118874-UN-14JUL11

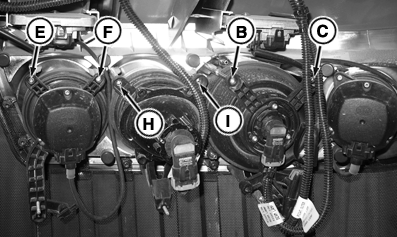

Регулировка фар, закрытых решеткой, – вид сзади

A - Регулировочный винт для опускания фар дальнего света

B - Регулировочный винт для наклона вверх и внутрь фар дальнего света

C - Регулировочный винт для наклона вверх и наружу фар дальнего света

D - Регулировочный винт опускания центрального пятна

E - Регулировочный винт для наклона центральной поворотной фары вверх и внутрь

F - Регулировочный винт для наклона центрального пятна вверх и наружу

G - Регулировочный винт для опускания фар ближнего света

H - Регулировочный винт для наклона вверх и внутрь фар ближнего света

I - Регулировочный винт для наклона вверх и наружу фар ближнего света

ПРИМЕЧАНИЕ: Для регулировки фар на решетке требуется отвертка Torx T20.

Для регулировки фар с решеткой следуйте указанным инструкциям.

1. Регулировка фар дальнего света:

   • Для опускания фары дальнего света поверните регулировочный винт фары дальнего света (A) против часовой стрелки.
   • Для подъема и наклона внутрь фары дальнего света поверните регулировочный винт фары дальнего света (B) против часовой стрелки.
   • Для подъема и наклона наружу фары дальнего света поверните регулировочный винт фары дальнего света (C) против часовой стрелки.



2. Регулировка центральной поворотной фары:

   • Чтобы опустить центральную поворотную фару, поверните регулировочный винт центральной поворотной фары (D) против часовой стрелки.
   • Чтобы поднять и наклонить внутрь центральную поворотную фару, поверните регулировочный винт (E) против часовой стрелки.
   • Чтобы поднять и наклонить наружу центральную поворотную фару, поверните регулировочный винт (F) против часовой стрелки.



3. Регулировка фар ближнего света:

   • Для опускания фары ближнего света поверните регулировочный винт фары ближнего света (G) против часовой стрелки.
   • Для подъема и наклона внутрь фары ближнего света поверните регулировочный винт фары ближнего света (H) против часовой стрелки.
   • Для подъема и наклона наружу фары ближнего света поверните регулировочный винт фары ближнего света (I) против часовой стрелки.



4. Повторите регулировку фар с противоположной стороны решетки.
