Соблюдение предельных нагрузок на тяговую штангу

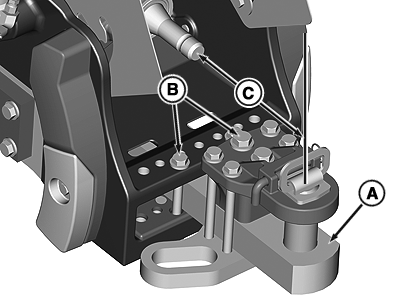

RXA0109437-UN-21SEP10

A - Тягово-сцепное устройство

B - Стопорные болты

C - Расстояние от вала МОМ до отверстия под палец тяговой штанги

ВАЖНО: Некоторые виды тяжелого рабочего оборудования оказывают чрезмерную нагрузку на тягово-сцепное устройство (A). Эти нагрузки особенно возрастают при движении на скорости и по неровному грунту. Не превышайте максимальные статические вертикальные нагрузки на тягово-сцепное устройство. См. таблицы ограничений нагрузки тягово-сцепного устройства.
Затяните стопорные болты тягово-сцепного устройства (B) с установленными прокладками до 435 Нм (322 фнт-фт) и двигайтесь медленно, если ожидается увеличение нагрузки.
Обратитесь к дилеру компании John Deere для установки по месту эксплуатации опоры тягово-сцепного устройства, которая увеличит вертикальную грузоподъемность свыше 2042 кг (4500 фнт).

Ограничения вертикальных нагрузок на тягово-сцепное устройство
Модель	Категория тягово-сцепного устройства и опора	Расстояние от конца вала МОМ до отверстия под штифт тягово-сцепного устройства (C)	Положение тягово-сцепного устройства	Максимальная вертикальная нагрузка на тягово-сцепное устройство
9460RT	Тягово-сцепное устройство кат. 4 (все опоры)	508 мм (20 дюйм.)	Переднее отверстие в тягово-сцепном устройстве (длинное положение)	2268 кг (5000 фнт)
9460RT	Тягово-сцепное устройство кат. 4 (все опоры)	358 мм (14 дюйм.)1	Заднее отверстие в тягово-сцепном устройстве (короткое положение)	2470 кг (5450 фнт)
9460RT	Тягово-сцепное устройство кат. 4 и комплект усиления для тягово-сцепного устройства категории 4 (за исключением моделей с широким поворотным тягово-сцепным устройством)	508 мм (20 дюйм.)	Переднее отверстие в тягово-сцепном устройстве (длинное положение)	4082 кг (9000 фнт)
9460RT	Тягово-сцепное устройство кат. 4 и комплект усиления для тягово-сцепного устройства категории 4 (за исключением моделей с широким поворотным тягово-сцепным устройством)	358 мм (14 дюйм.)1	Заднее отверстие в тягово-сцепном устройстве (короткое положение)	4990 кг (11000 фнт)
9460RT	Тягово-сцепное устройство кат. 4 и комплект усиления для тягово-сцепного устройства категории 4 (модели с широким поворотным тягово-сцепным устройством)	508 мм (20 дюйм.)	Переднее отверстие в тягово-сцепном устройстве (длинное положение)	3400 кг (7500 фнт)
9460RT	Тягово-сцепное устройство кат. 4 и комплект усиления для тягово-сцепного устройства категории 4 (модели с широким поворотным тягово-сцепным устройством)	358 мм (14 дюйм.)1	Заднее отверстие в тягово-сцепном устройстве (короткое положение)	4580 кг (10100 фнт)
9460RT-9560RT	Тягово-сцепное устройство кат. 5 (включает опору усиленного тягово-сцепного устройства, опору широкого поворотного устройства)	507 мм (20 дюйм.)	Переднее отверстие в тягово-сцепном устройстве (длинное положение)	3400 кг (7500 фнт)
9460RT-9560RT	Тягово-сцепное устройство кат. 5 (за исключением моделей с опорой широкого поворотного тягово-сцепного устройства)	394 мм (15.5 дюйм.)1	Заднее отверстие в тягово-сцепном устройстве (короткое положение)	4580 кг (10100 фнт)
9460RT-9560RT	Тягово-сцепное устройство кат. 5 (модели с опорой широкого поворотного тягово-сцепного устройства)	394 мм (15.5 дюйм.)1	Заднее отверстие в тягово-сцепном устройстве (короткое положение)	4580 кг (10100 фнт)
9460RT-9560RT	Тягово-сцепное устройство кат. 5 и комплект тягово-сцепного устройства большой грузоподъемности (только широкое поворотное устройство)	507 мм (20 дюйм.)	Переднее отверстие в тягово-сцепном устройстве (длинное положение)	3855 кг (8500 фнт)
9460RT-9560RT	Тягово-сцепное устройство кат. 5 и комплект тягово-сцепного устройства большой грузоподъемности (только широкое поворотное устройство)	394 мм (15.5 дюйм.)1	Заднее отверстие в тягово-сцепном устройстве (короткое положение)	5440 кг (12000 фнт)
Категория 4 = палец диаметром 51 мм (2 дюйм.)
Категория 5 = палец диаметром 70 мм (2.75 дюйм.)

ВАЖНО! Проверить зазор между валом ВОМ и пластиной тяговой штанги до включения ВОМ, чтобы избежать касания и возможного повреждения вала ВОМ.
