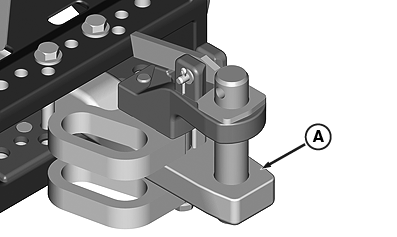

Выбор положения тяговой штанги

RXA0111472-UN-26OCT10

RXA0098009-UN-06MAY08

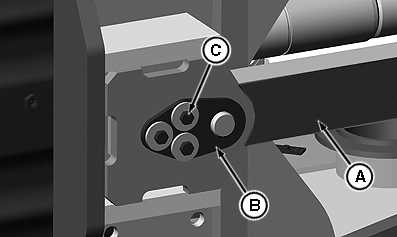

Передний фиксатор пальца шарнира

A - Тяговая штанга

B - Фиксатор пальца шарнира

C - Крепежные болты, шайбы, проставки

ВАЖНО: Установить тяговую штангу, как описано в главе Подсоединение рабочего оборудования с приводом от ВОМ в данном разделе, для оборудования с приводом от ВОМ.

Тяговую штангу (A) можно выдвигать:

1. Отпустить зажимные болты тяговой штанги.

2. Отвернуть крепежные болта переднего держателя пальца шарнира, снять шайбы и проставки (C). Снять держатель пальца шарнира (B).

3. Передвинуть тяговую штангу в требуемое положение.

4. Установить держатель пальца шарнира, проставки, шайбы и крепежные болты. Затянуть крепежные болты согласно спецификации.

   Наименование	Измерение	Спецификация
   Крепежные болты фиксатора пальца
   Крепежный болт	Момент затяжки	435 Нм (322 фнт-фт)

5. Установить и затянуть зажимные болты тяговой штанги.

   Наименование	Измерение	Спецификация
   Зажимные болты тяговой штанги
   Болт	Момент затяжки	435 Нм (322 фнт-фт)
